عندما يحين موعد إصلاح مضخة الطين الوطنية من السلسلة P-Series، فإن تحديد الرأس المتقاطع الصحيح يكون أكثر تحديدًا من تسمية طراز المضخة وحده. تستخدم المضخة الثلاثية عادةً رؤوسًا متقاطعة مختلفة حسب الموضع: وحدتان مركزيتان/يمينتان ووحدة واحدة يسرى. ولذلك يجب التحقق من الرقم المرجعي والرقم التسلسلي للمضخة والمراجعة اليدوية والأبعاد ومكونات التزاوج معًا قبل التصنيع أو طلب استبدال.

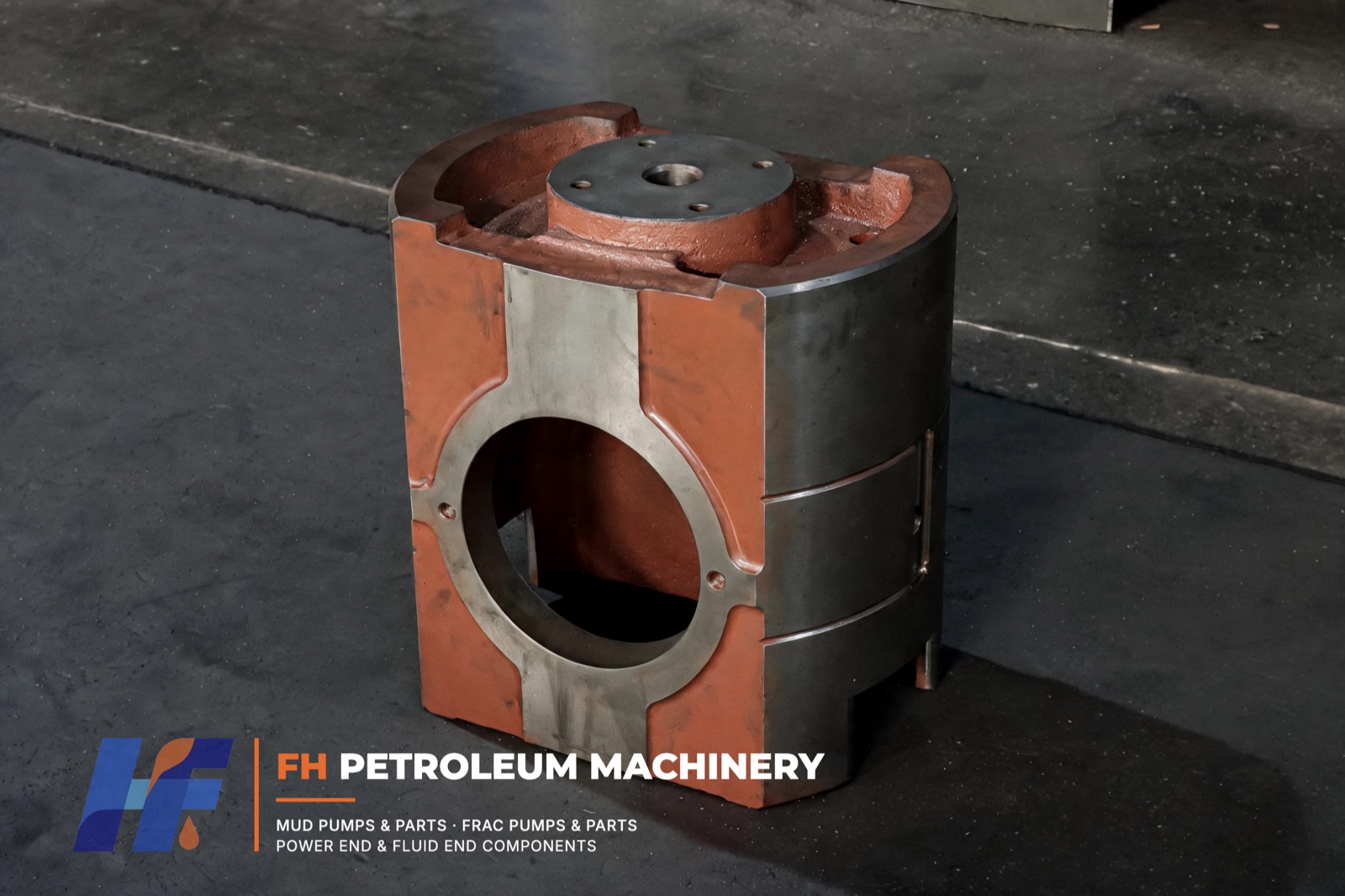

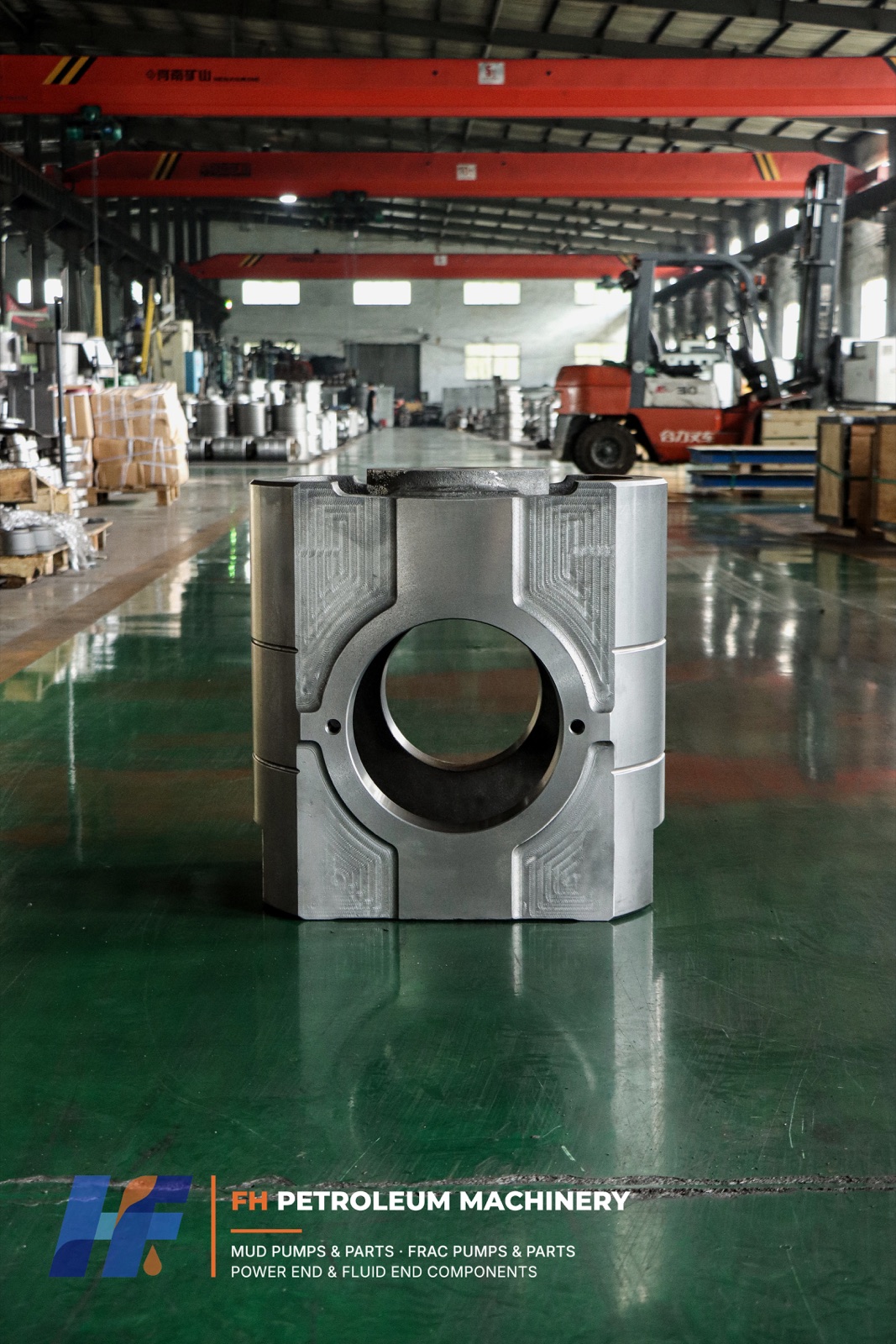

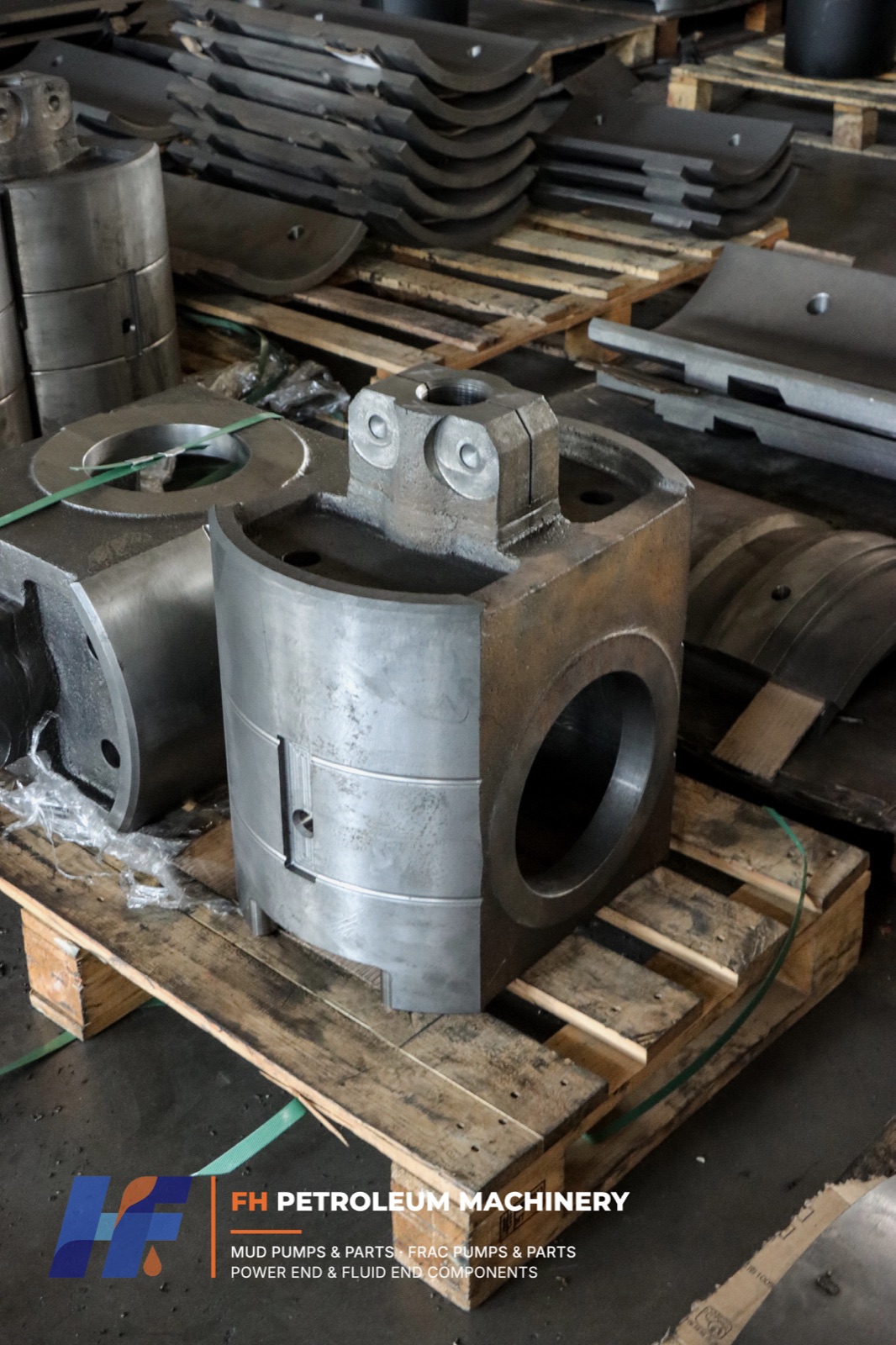

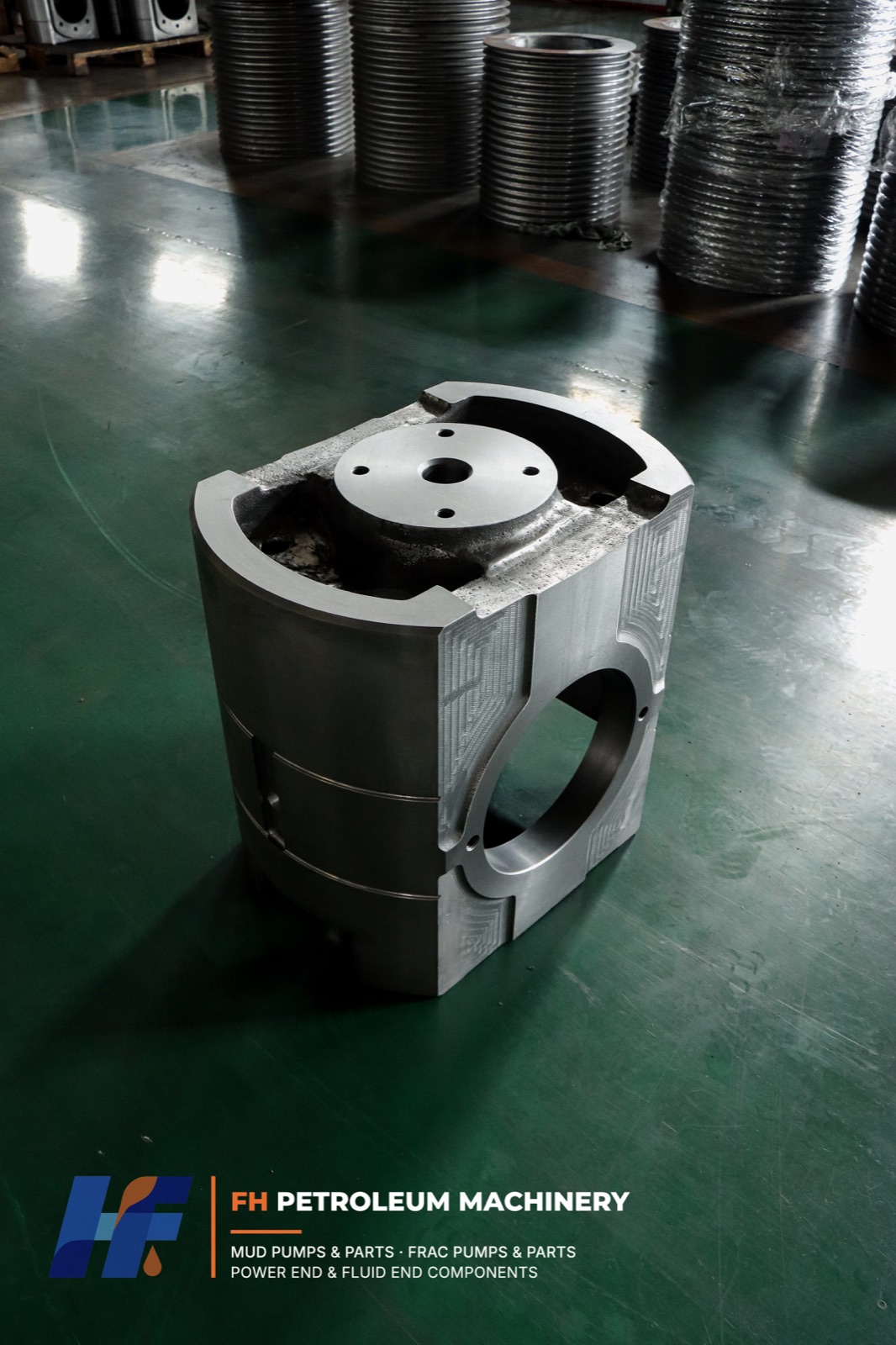

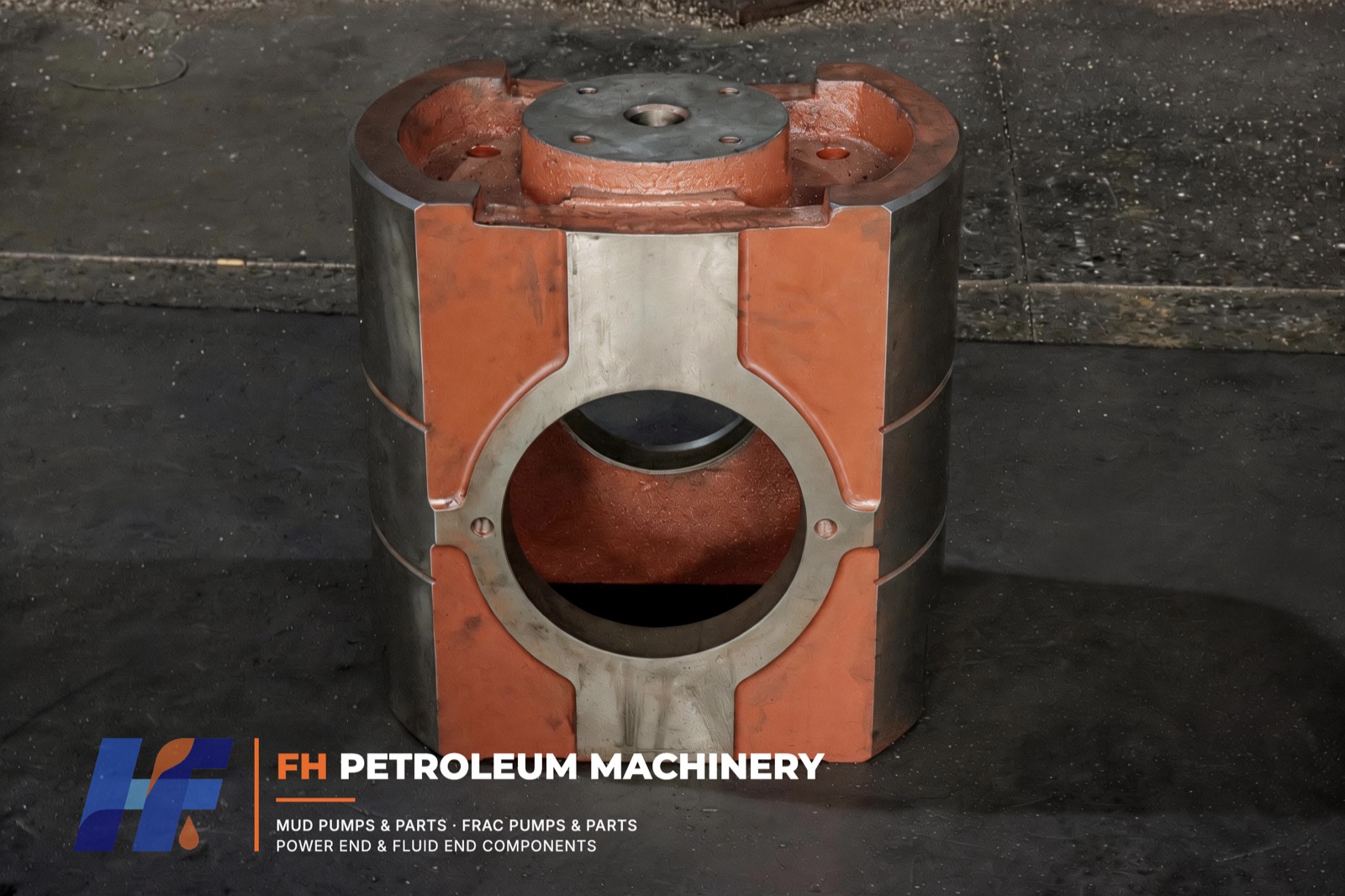

تصنيع الآلات البترولية FH استبدال رؤوس مضخة الطين ومكونات التزاوج المطلوبة لبناء حزمة متقاطعة منسقة خاصة بالعميل للصيانة والإصلاح ودعم المعدات القديمة. جنبًا إلى جنب مع الرؤوس المتقاطعة المخصصة، يمكن لشركة FH تصنيع لوحات أو بطانات توجيه الرؤوس المتقاطعة المتطابقة، ودبابيس الرؤوس المتقاطعة، وقضبان التمديد وأجزاء توصيل الطاقة الأخرى من نفس الأساس الفني المعتمد. يمكن للعملاء إرسال رقم الجزء المرجعي أو الرسم المعتمد أو مكون العينة أو المواصفات الكاملة للأبعاد والمواد.
تشتمل عائلة مضخة الطين الوطنية من النوع P على 7-P-50 و8-P-80 و9-P-100 و10-P-130 و12-P-160 و14-P-220. تتراوح تقييمات الإدخال القصوى المنشورة من 500 حصان إلى 2200 حصان، مع أشواط من 7 3/4 بوصة إلى 14 بوصة. وتحدد هذه التصنيفات ستة أحجام مختلفة للمضخات؛ أنها لا تجعل الرؤوس المتقاطعة قابلة للتبديل.
الأرقام التالية هي معرفات مرجعية للمطابقة الأولية. ولا ينبغي معاملتها كبديل للتأكيد الفني النهائي.
| مضخة سلسلة P الوطنية | المركز والتقاطع الأيمن (2 لكل مضخة) |
التقاطع الأيسر (1 لكل مضخة) |
دبوس متقاطع |
|---|---|---|---|
| 7-ف-50 | 1294015 | 1294090 | 1294028 |
| 8-ف-80 | 1291015 | 1291090 | 1291028 |
| 9-ف-100 | 1293015 | 1293090 | 1293028 |
| 10-ف-130 | 1290015 | 1290090 | 1290028 |
| 12-ف-160 | 1292015 | 1292090 | 1292028 |
| 14-ف-220 | 1295015 | 1295090 | 1295028 |
على سبيل المثال، تميز قائمة الأجزاء 14-P-220 رقم الجزء 1295015 للموضع الأوسط واليمين عن رقم الجزء 1295090 للموضع الأيسر. نفس الشيء 015 مقابل 090 يظهر نمط الموضع عبر عائلة P-Series. نظرًا لأنه يمكن إعادة بناء المعدات أو تعديلها خلال فترة خدمتها، تطلب FH من المشترين تأكيد التكوين المثبت بدلاً من الاعتماد على اسم الطراز وحده.
ينقل الرأس المتقاطع الحركة المتأرجحة لقضيب التوصيل إلى الحركة الترددية الموجهة التي يتطلبها المكبس وقضيب التمديد. تنتقل أسطح التشغيل الخاصة بها مقابل بطانات أو أدلة التقاطع، بينما يربط دبوس التقاطع التقاطع بالطرف الصغير لقضيب التوصيل.
يعد التحكم في الأبعاد أمرًا مهمًا في تجويف الدبوس المتقاطع، أو أسطح تلامس الدليل أو البطانة، ووصلة قضيب التمديد، وممرات التشحيم، وأوجه التثبيت والهندسة اليسرى مقابل الهندسة المركزية/اليمنى. يجب تقييم البديل كجزء من النظام. يمكن أن تؤثر البطانات البالية، أو الدبوس غير المسموح به، أو المحاذاة الضعيفة أو اتصال القضيب غير المتوافق على الملاءمة حتى عندما يظهر الرقم المرجعي الاسمي صحيحًا.
الرسم المعتمد هو أوضح نقطة بداية عندما يحتوي على الهندسة والتفاوتات والمواد ومتطلبات المعالجة الحرارية وتشطيب السطح ومعايير الفحص. تقوم FH بمراجعة الرسم وتحديد المعلومات التي يجب توضيحها قبل الإنتاج.
بالنسبة للمضخات القديمة، قد لا يتوفر رسم قابل للاستخدام. يمكن لـ FH تقييم العينة المقدمة من العميل وإنشاء سجل الأبعاد. يجب أن يأخذ العمل المعتمد على العينة في الاعتبار التآكل: يُظهر المكون المستخدم التكوين المثبت، ولكن البعد البالي لا يمثل تلقائيًا بُعد التصميم الأصلي.
تساعد الأرقام المرجعية أعلاه في تضييق نطاق البحث عندما يكون طراز المضخة وموضع التقاطع معروفين. ستظل FH تطلب المعلومات الداعمة مثل لوحة اسم المضخة، أو الرقم التسلسلي، أو صفحة كتاب الأجزاء، أو الصور الفوتوغرافية، أو الأبعاد المهمة لتقليل مخاطر عدم تطابق المراجعة.
يمكن لشركة FH أن تقتبس مقابل مواصفات خاضعة للرقابة تحدد الأبعاد والتفاوتات والمواد ونقاط الفحص ووضع العلامات والطلاء والتوثيق ومتطلبات التعبئة.
يتم تحديد المسار الدقيق من خلال الحزمة الفنية المعتمدة. لا تقوم FH بتحديد أو ضمان أحد المكونات من خلال الصورة الفوتوغرافية فقط.

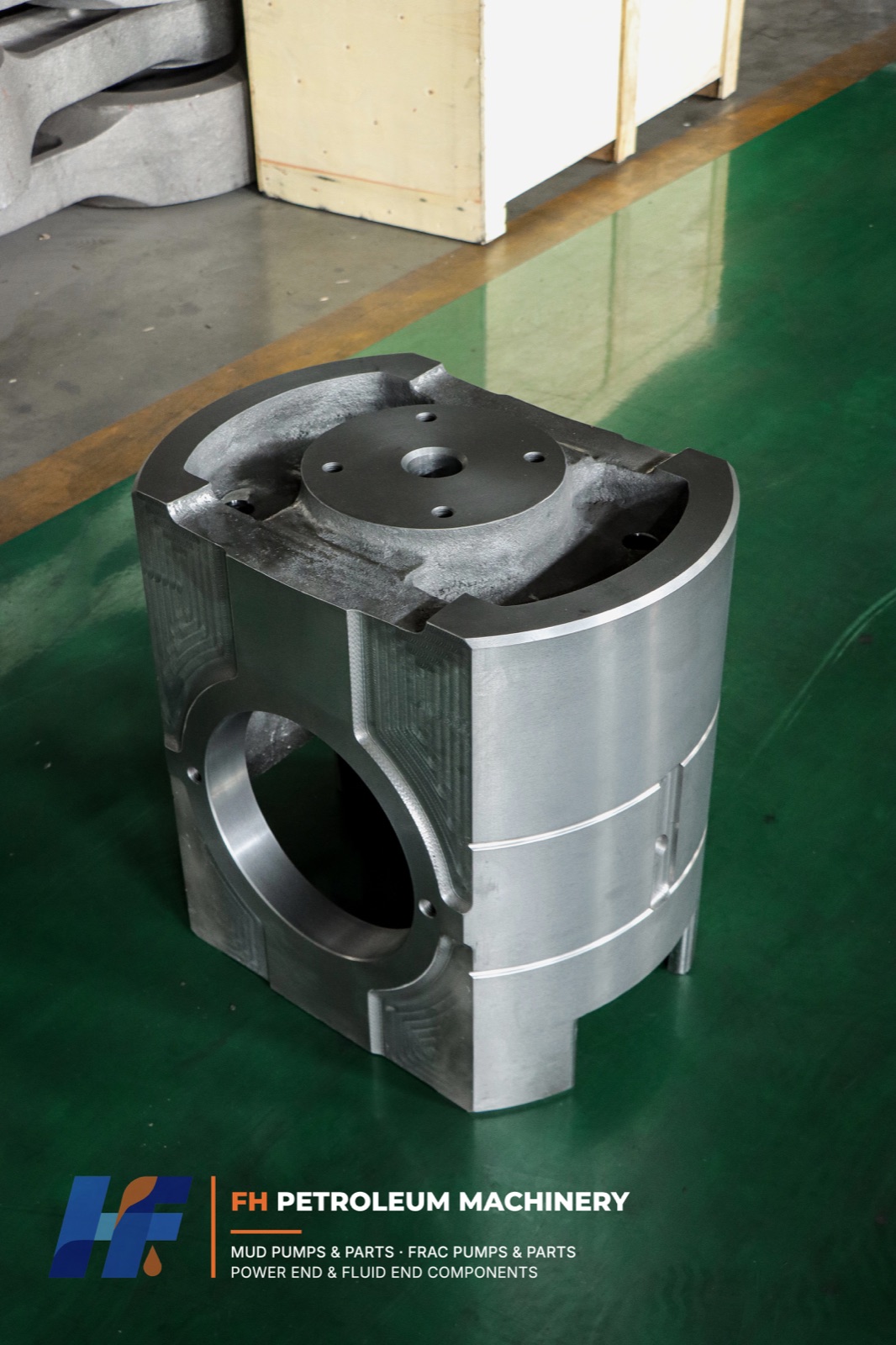

يمكن لشركة FH تصنيع المكونات التي تتفاعل مع رأس متقاطع خاص بالعميل كحزمة واحدة منسقة. تتم مراجعة الرأس المتقاطع المخصص وأجزاء التزاوج الخاصة به وفقًا لنفس الرسم المعتمد والعينة ومعلومات الرقم المرجعي ومتطلبات الأبعاد للمساعدة في التحكم في الملاءمة والمحاذاة وتصاريح التشغيل.
يمكن تصنيع اللوحات الإرشادية أو البطانات لتتناسب مع أسطح التشغيل المخصصة ذات الرؤوس المتقاطعة، والخلوصات المطلوبة، والمواد، والصلابة، وترتيب التشحيم، وتكوين المضخة المثبتة.
يمكن لشركة FH تصنيع أ مطابقة دبوس crosshead وفقًا للهندسة المؤكدة للتجويف الدبوسي، وواجهة قضيب التوصيل، والمواد، والمعالجة الحرارية، ومتطلبات الفحص الخاصة بحزمة التقاطع الخاصة بالعميل.
عند الحاجة، يمكن لـ FH أيضًا تصنيع المطابقة قضبان التمديد وأجزاء توصيل الطاقة الأخرى بعد تأكيد هندسة التوصيل ومتطلبات المحاذاة والمواصفات الفنية.
أرسل FH للآلات البترولية الخاص بك نموذج المضخة، وموضع التقاطع، ورقم الجزء المرجعي، والرسم أو العينة، ونطاق المكونات المتطابقة المطلوبة. أخبرنا ما إذا كان يجب أن تتضمن الحزمة لوحات توجيه أو بطانات، أو دبابيس متقاطعة، أو قضبان تمديد أو أجزاء توصيل أخرى.
لا، فمعلومات الأجزاء المنشورة تميز الرأس المتقاطع الأيسر عن الرأس المتصالب الأوسط/الأيمن. تأكيد الموقف المطلوب قبل الطلب.
الصور هي أدلة داعمة مفيدة، ولكنها ليست كافية لتحديد هوية مضمونة. تستخدم FH لوحة الاسم والموضع والرقم المرجعي والرسم والعينة والأبعاد الحرجة للتأكيد.
يمكن لشركة FH تقييم التصنيع البديل من خلال رسم معتمد أو عينة مادية أو رقم مرجعي مدعوم بالبيانات الفنية أو مواصفات العميل الكاملة. تعتمد الجدوى على المدخلات المتاحة.
يعتبر دبوس الرأس المتقاطع أو البطانة أو الدليل، ووصلة قضيب التمديد، وميزات التشحيم، وخلوصات التشغيل، ومعلومات التسلسل/المراجعة للمضخة مفيدة بشكل خاص.
تُستخدم الأسماء الوطنية وأسماء NOV والأرقام المرجعية فقط لتحديد تطبيقات المعدات. توفر شركة FH Petroleum Machinery مكونات بديلة مصنعة بشكل مستقل ولا تعني ضمنًا الانتماء إلى OEM. التوافق النهائي يخضع للتأكيد الفني.
