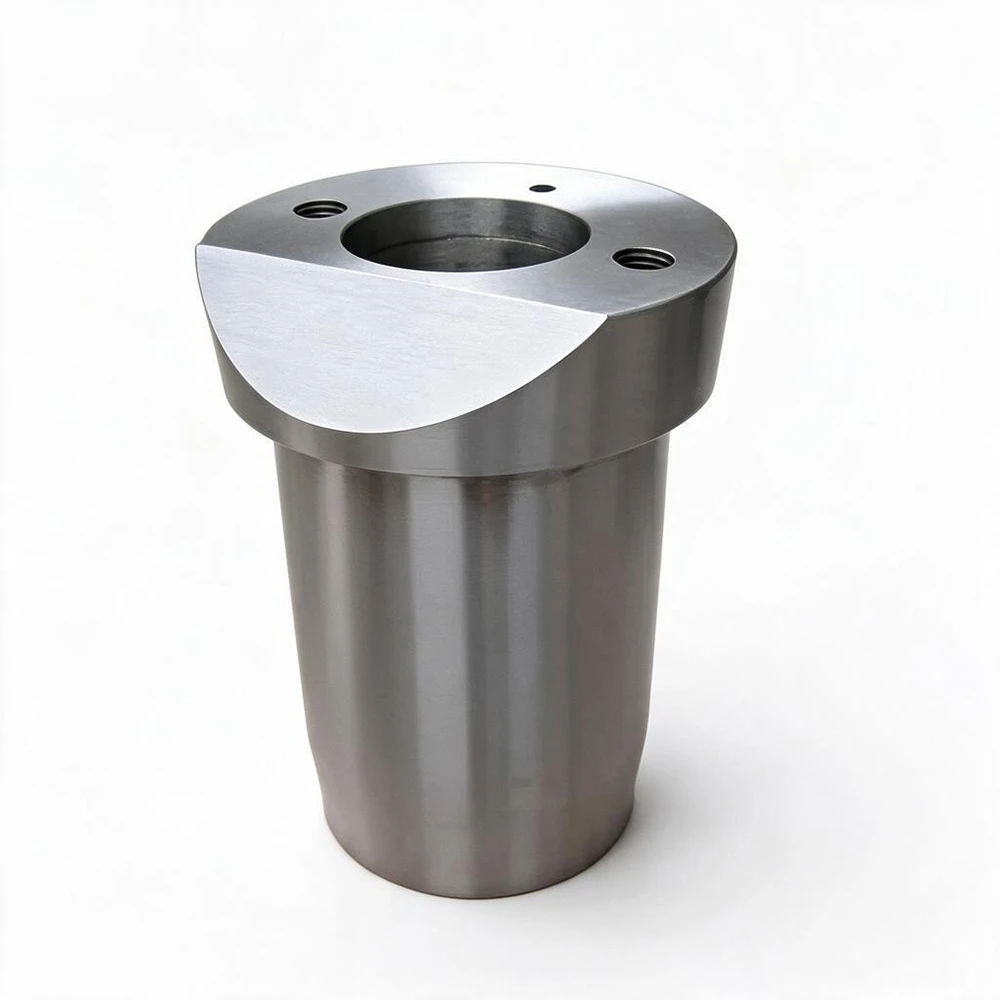

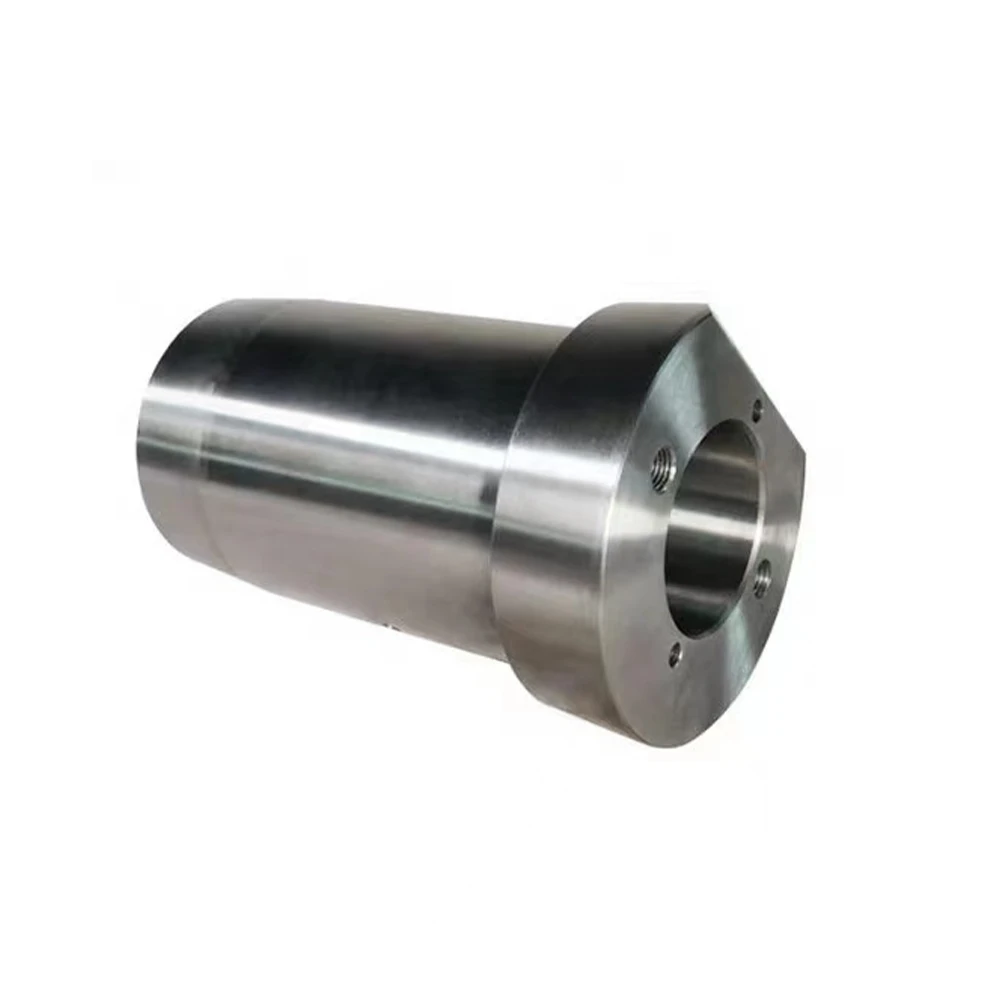

دبوس متقاطع لمضخة الطين
يعد دبوس التقاطع أحد مكونات التوصيل والنقل الهامة في معدات الطاقة الترددية مثل مضخات الطين، ومحركات الاحتراق الداخلي، والضواغط، وهو مصمم خصيصًا لربط الطرف الصغير من قضيب التوصيل بجسم التقاطع. وباعتبارها جزءًا أساسيًا من قوة تحمل القوة لطرف طاقة مضخة الطين، فإنها تلعب دورًا لا يمكن استبداله في ضمان عمليات الحفر المستقرة والفعالة.
الوظائف الأساسية والمزايا الرئيسية
تم تصميم المسمار المتقاطع الخاص بنا لتقديم أداء موثوق به في ظل ظروف الحفر القاسية، مع ثلاث وظائف أساسية تضمن الاستقرار التشغيلي:
نقل الطاقة: ينقل الحركة الدورانية للعمود المرفقي بكفاءة إلى الرأس المتقاطع عبر قضيب التوصيل، ويحولها إلى حركة ترددية خطية لقيادة قضيب المكبس والمكبس، مما يضمن خرج طاقة سلسًا.
محمل أحمال عالي: قادر على تحمل الضغط العالي (حتى 7500 رطل لكل بوصة مربعة) وأحمال الصدمات المتناوبة أثناء عمليات الحفر، مع صلابة ممتازة ومقاومة التآكل لتجنب التشوه أو التلف.
مفصل مرن: يعمل بمثابة عمود مفصلي بين قضيب التوصيل والرأس المتقاطع، مما يتيح الدوران النسبي المرن مع تقليل الاحتكاك والتآكل، مما يطيل عمر الخدمة الإجمالي للمعدات.
عملية المواد والتصنيع
نحن نلتزم بمعايير الجودة الصارمة في اختيار المواد والإنتاج لضمان الأداء الفائق للمنتج:
مواد عالية الجودة: متوفرة في الفولاذ الكربوني عالي الجودة (40#/45#)، أو سبائك الصلب، أو الحديد المرن (QT600/QT500)، وقابلة للتخصيص وفقًا لمتطلباتك المحددة. تتميز المادة بالقوة العالية، والمتانة الجيدة، ومقاومة التعب الممتازة.
التصنيع الدقيق: يخضع لعملية إنتاج صارمة - التزوير/الصب الاستثماري ← المعالجة الحرارية (التبريد والتلطيف/الكربنة والتبريد) ← تحول وطحن دقيق متعدد المغزل باستخدام الحاسب الآلي ← درفلة السطح/الكروم. وهذا يضمن دقة الأبعاد العالية، والانتهاء من السطح الناعم، وتعزيز مقاومة التآكل.
الميزات الهيكلية
تم تصميم الدبوس المتقاطع الخاص بنا لضمان المتانة وسهولة التركيب، ويتميز بتفاصيل هيكلية مدروسة:
تصميم الشكل: هيكل أسطواني صلب أو مجوف، مع سطح آلي عالي الدقة. تم دمج ممرات الزيت المحورية/الشعاعية للتزييت القسري، مما يشكل طبقة زيتية لتقليل الاحتكاك والتآكل.
طريقة التركيب: كلا الطرفين مخروطي أو أسطواني في الغالب، ويتوافق بدقة مع فتحة الدبوس المتقاطع (ثقب مدبب/فتحة مستقيمة). مجهزة بحواجز أو مثبتات مضادة للارتخاء لتحديد المواقع المحورية، مما يضمن التثبيت المستقر وعدم الإزاحة أثناء التشغيل.
التطبيق والتوافق
تنطبق على نطاق واسع على مضخات الطين الحفر النفط (مثل نماذج F-1300، F-1600)، والضواغط الترددية، ومحركات الديزل البحرية، وغيرها من المعدات الترددية. باعتبارها جزءًا أساسيًا من مجموعة الرؤوس المتقاطعة، فمن السهل صيانتها واستبدالها.
جميع دبابيسنا المتقاطعة قابلة للتبديل بالكامل مع نماذج المضخات الرئيسية وأنواع نهاية الطاقة، مما يضمن التوافق المثالي والاستبدال بدون متاعب. نحن نقدم أيضًا تصميمًا مخصصًا ومنتجات ذات دبابيس متقاطعة متسلسلة لتلبية احتياجات مشروعك المحددة، مع الالتزام بمعايير الصناعة العالية.
ضمان الجودة
مع تكنولوجيا المعالجة الحرارية ذات المستوى العالمي وإجراءات مراقبة الجودة والفحص الصارمة، فإن دبابيسنا المتقاطعة تتجاوز المتطلبات القياسية العالية، وتتميز بعمر خدمة طويل للغاية وأداء موثوق. نحن ملتزمون بتوفير قطع غيار متينة وعالية الأداء لتقليل وقت توقف المعدات وزيادة الكفاءة التشغيلية إلى أقصى حد.
تقني المواصفات
|
العلامة التجارية |
نماذج متوافقة |
|
بومكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700 |
|
لانشي |
3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800 |
|
كينغتشو |
SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600 |
|
هونغوا |
3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL |
|
دريلميك |
7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600 |
|
إمسكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200 |
|
IDECO |
تي-500، تي-800، تي-1000، تي-1300، تي-1600 |
|
جاردنر دنفر |
PZ-7، PZ-8، PZ-9، PZ-10، PZ-11 |
|
وطني |
7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A |
|
أويلويل |
A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT |
|
إليس ويليامز |
W-440-LP، E-447، E-2200، W446، W440 |
|
السلسلة الروسية |
8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310 |
التطبيقات
قطع غيار مضخة طين الحفر البحرية
أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة
أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض
قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
هل تحتاج إلى قطع غيار أو معدات لمضخة الطين؟
أرسل لنا الرسم أو رقم الطراز أو المتطلبات. وسوف يقوم مهندسونا بالرد خلال 24 ساعة.
