تجميع الرؤوس المتقاطعة لمضخة الطين مع البرونز المجزأ. الأحذية

تعمل مجموعة الرؤوس المتقاطعة لمضخة الطين داخل طرف الطاقة، وتنقل الحركة الترددية أثناء الجري على طول الأسطح المنزلقة التي يمكن التحكم فيها. بالنسبة لمشاريع الاستبدال وتصنيع المعدات الأصلية، يجب أن يتبع الجسم المتقاطع والأسطح المنزلقة البرونزية وطريقة الفحص الرسم المطبق - وليس وصفًا عامًا للكتالوج.

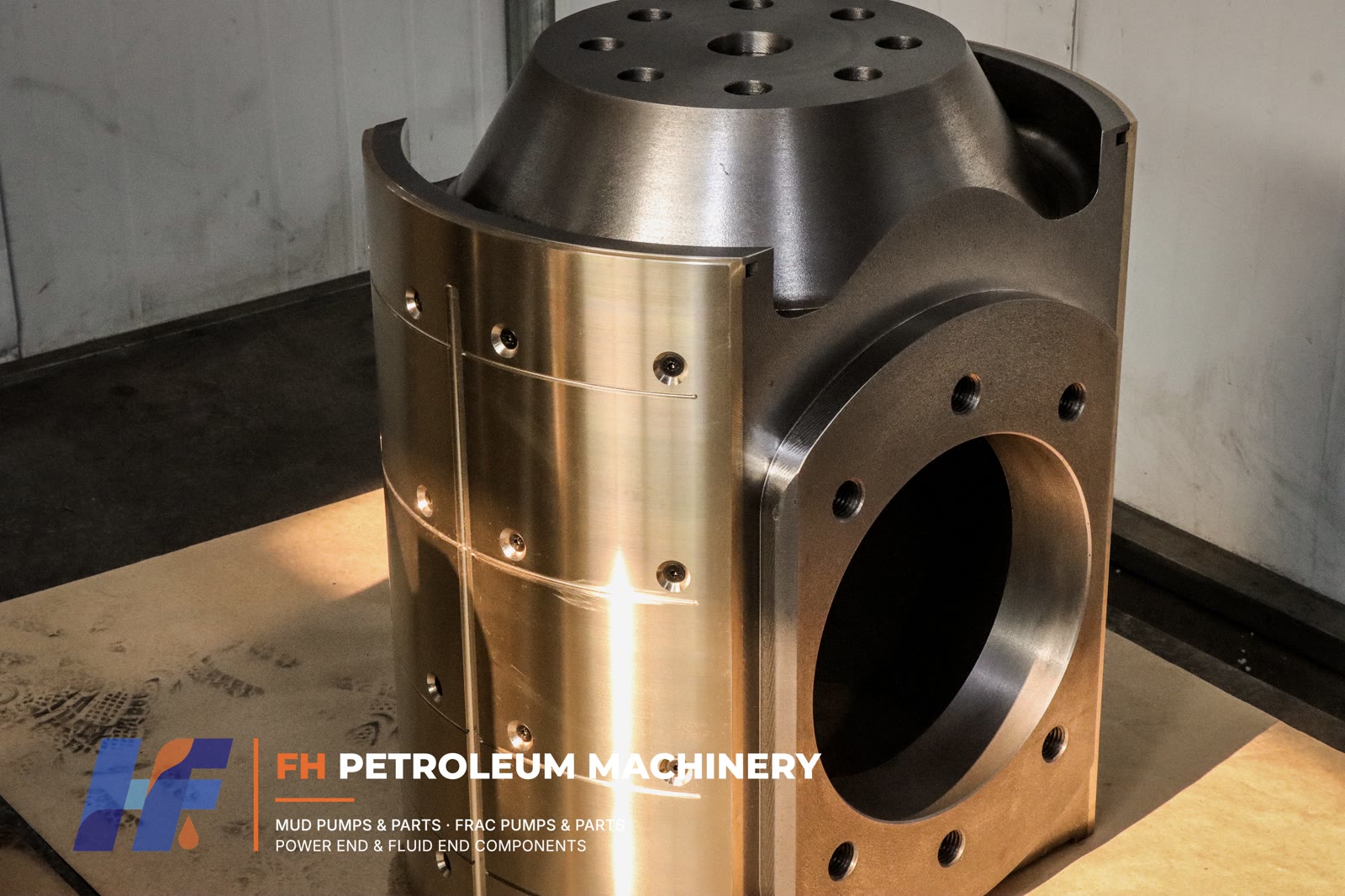

تقوم شركة FH Petroleum بتصنيع مجموعات رؤوس مضخة الطين بناءً على رسومات العملاء ومعلومات الأجزاء والمتطلبات الفنية المتفق عليها. تُظهر صور التصنيع الموجودة في هذه الصفحة رأسًا متقاطعًا مكتملًا مزودًا بأحذية برونزية مجزأة وميزات تفصيلية آلية وقياس إحداثي محمول للتجميع النهائي.

أرسل لنا نموذج المضخة أو الرسم أو رقم القطعة لمراجعة التصنيع.

رأس متقاطع ذو نهاية طاقة تم تصميمه حول الرسم المطلوب

يعتبر التقاطع أحد مكونات العمل في نهاية طاقة مضخة الطين. يربط جسمها المُشكل آليًا مكونات المحرك الترددي ويتم توجيهه أثناء تشغيل المضخة. نظرًا لأن التقاطع يمتد بالنسبة لأجزاء نهاية الطاقة الأخرى، فلا يمكن معالجة هندسته الحرجة بمعزل عن غيرها.

تتعامل FH مع كل رأس متقاطع لمضخة الطين من OEM كمشروع تصنيع قائم على الرسم. نقوم بمراجعة الهندسة الموردة ومتطلبات المواد وميزات التزاوج وترتيب الأحذية البرونزية ونطاق الفحص واحتياجات التوثيق قبل تأكيد الإنتاج. وهذا يسمح لخطة التصنيع والفحص باتباع التصميم المحدد بدلاً من الاعتماد على افتراضات لم يتم التحقق منها حول إمكانية التبادل.

عندما يتم توفير جزء موجود كمرجع، يجب أن يكون مصحوبًا بالرسم المتاح ونموذج المضخة ورقم الجزء ومتطلبات القبول. ويمكن للعينة أن تدعم التقييم، ولكن ينبغي الاتفاق على أبعاد الإنتاج والتفاوتات في الوثائق الفنية الخاضعة للرقابة.

أحذية برونزية مجزأة على التقاطع النهائي

في التجميع الموضح هنا، ينقسم السطح المنزلق ذو اللون البرونزي إلى أجزاء متعددة مثبتة حول جسم التقاطع. تظهر الصور بوضوح حدود القطاع ومواقع التثبيت. يعتمد ما إذا كانت الأجزاء الفردية قابلة للاستبدال في الخدمة على تصميم التقاطع المطبق ومواصفات الصيانة.

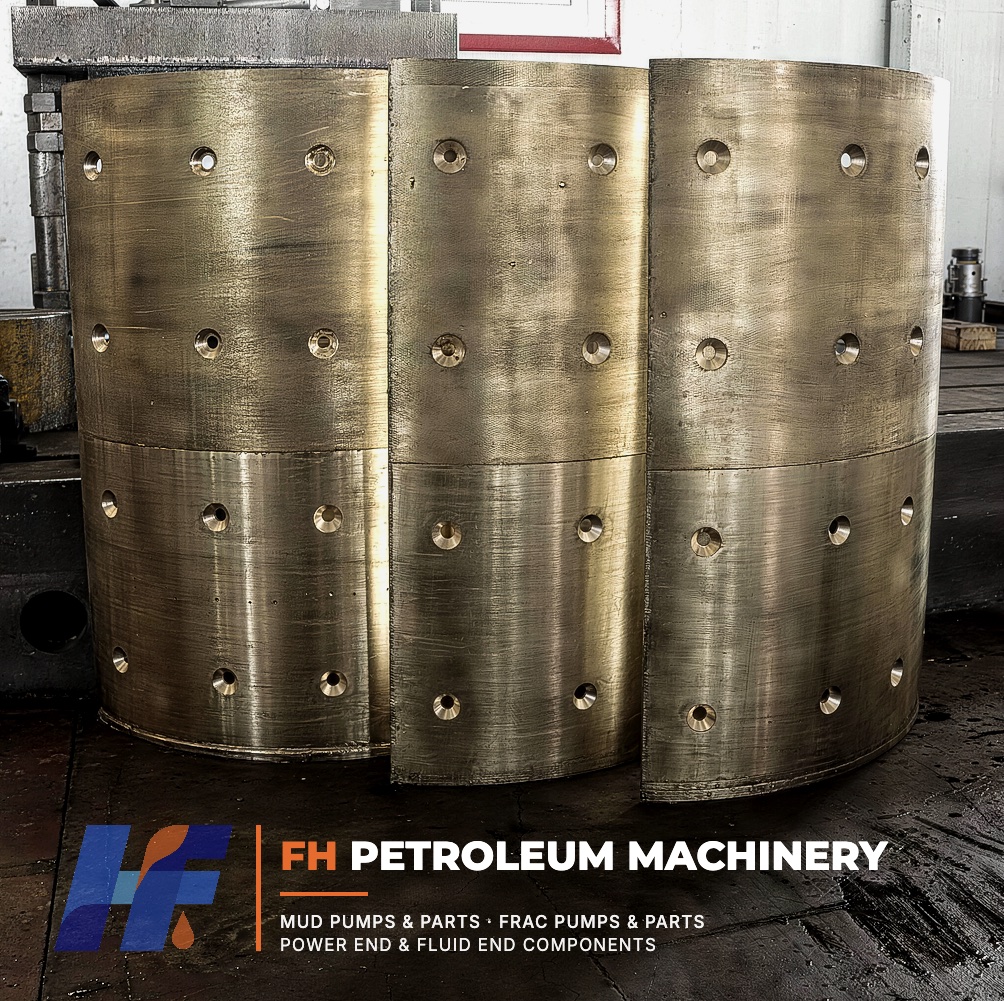

تم تصوير الأحذية البرونزية المجزأة قبل التثبيت على الجسم المتقاطع.

يجعل الترتيب المجزأ واجهات الأحذية ومواقع التثبيت والملف الجانبي المجهز تفاصيل تصنيع مهمة. يجب أن يتوافق كل جزء مع جسم التقاطع ومع الشكل الهندسي المحدد للتجميع المكتمل. الغرض من الأحذية البرونزية هو توفير واجهة انزلاقية محددة بين التقاطع ونظام التوجيه الخاص به؛ يجب أن تأتي معايير الجودة الدقيقة للمادة وتصميم الجزء والقبول من الرسم المطبق أو مواصفات العميل.

لا تطبق FH تصريحًا واحدًا غير مدعوم أو بيانًا ماديًا على كل تصميم لمضخة الطين. أثناء عرض الأسعار، نطلب من المشتري تحديد طراز المضخة وتقديم الرسم أو رقم الجزء أو المواصفات الفنية بحيث يمكن مراجعة تكوين الحذاء البرونزي بشكل صحيح.

دليل التصنيع الحقيقي: الخراطة والتصنيع باستخدام الحاسب الآلي

الصور ومقاطع الفيديو الموجودة على هذه الصفحة مأخوذة من مواد تصنيع FH الفعلية، وليس من الصور المخزنة. يوثق الفيديو الخراطة والتصنيع باستخدام الحاسب الآلي، بينما تُظهر الصور التقاطع المكتمل وأسطحه المنزلقة البرونزية المجزأة والميزات التفصيلية المُشكَّلة من مسافة قريبة.

فيديو ورشة العمل: الخراطة، والتصنيع باستخدام الحاسب الآلي، والقياس الإحداثي المحمول لرأس مضخة الطين مع أحذية برونزية مجزأة.

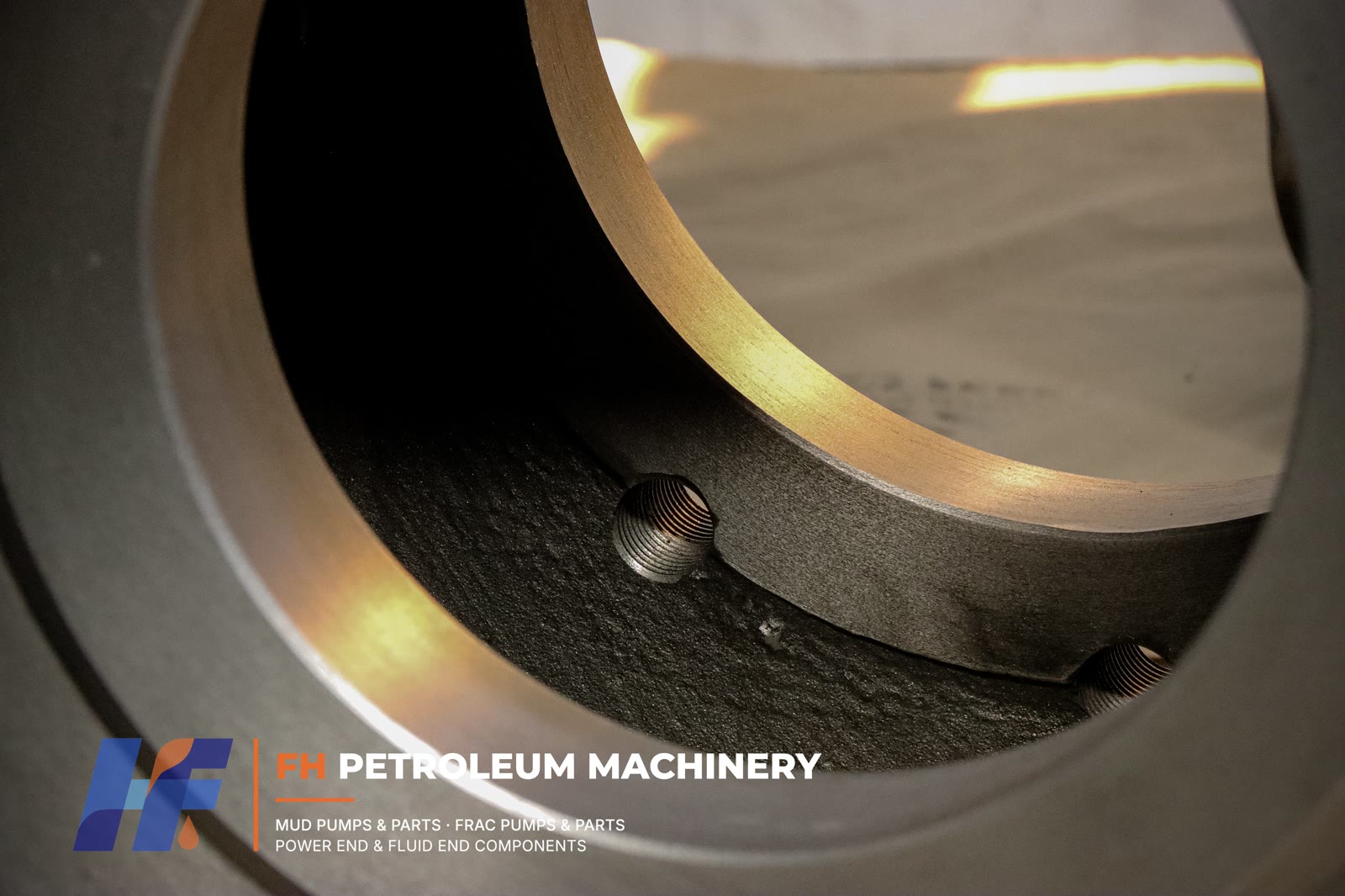

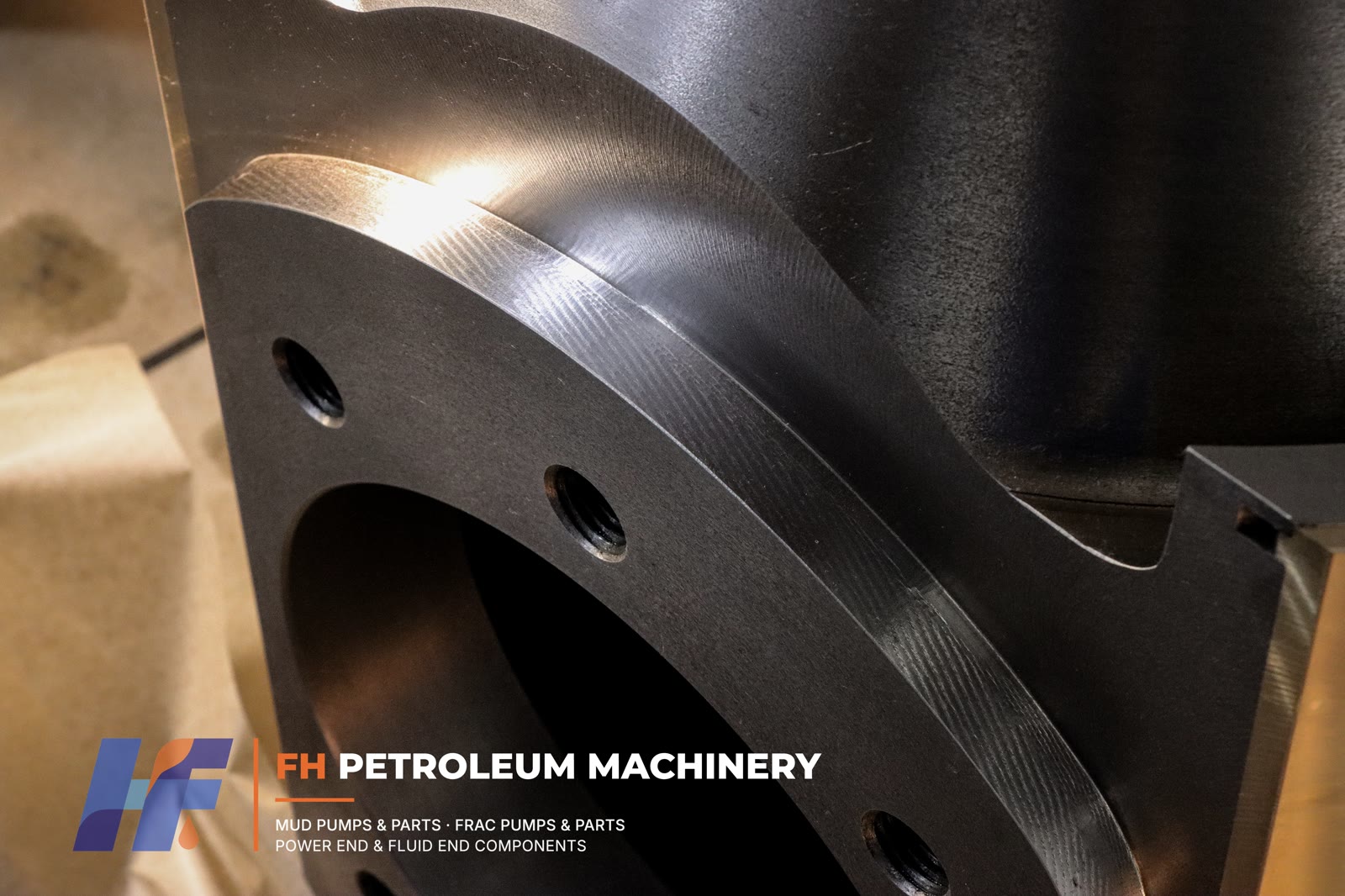

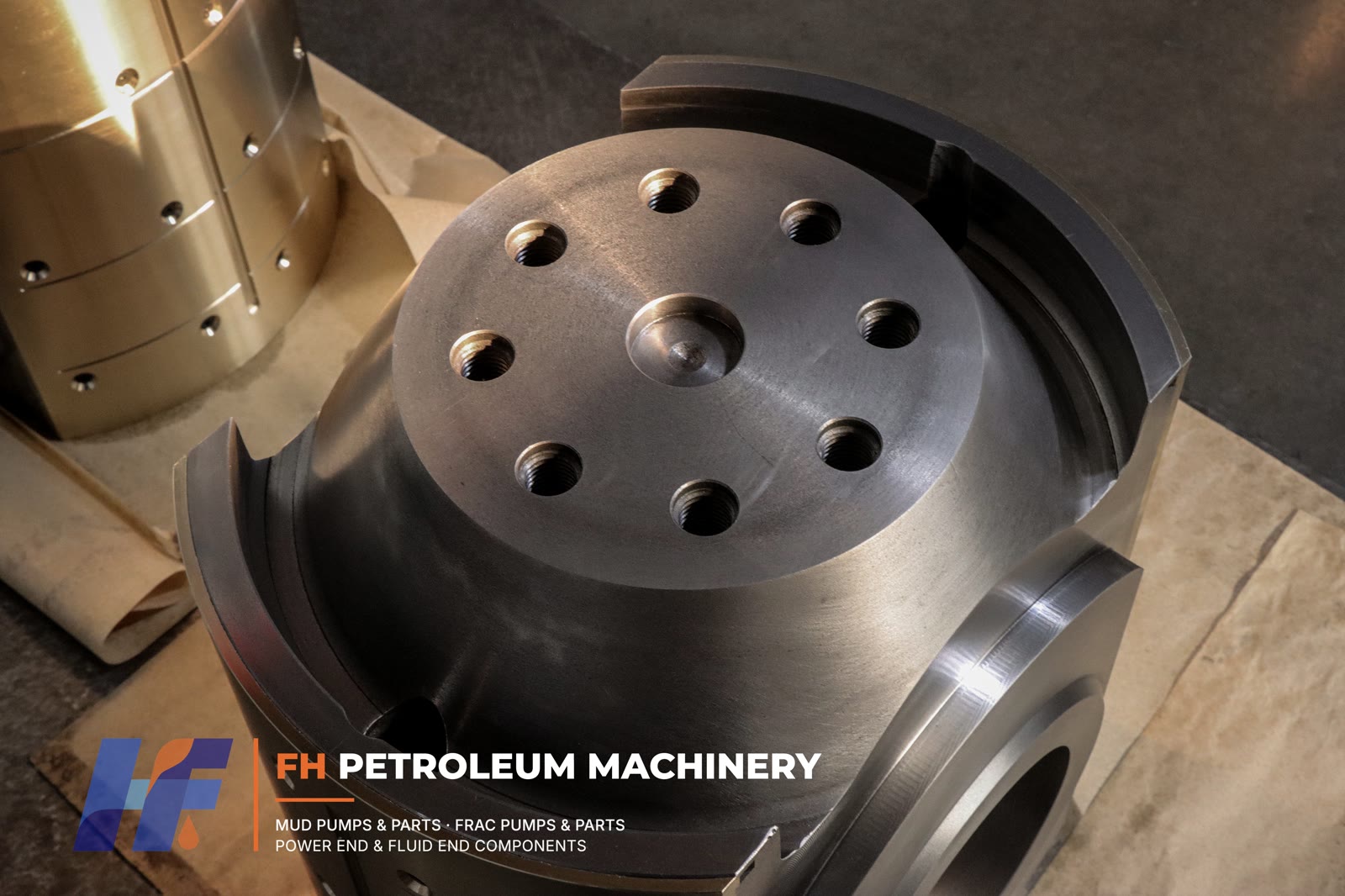

توثق الصور المقربة الوجه العلوي المصنوع آليًا والتجويف الرئيسي والحافة الجانبية لجسم التقاطع. توفر هذه الصور للمشترين دليلًا مرئيًا مباشرًا على المكون المادي وميزاته النهائية، وليس مجرد نموذج معروض أو صورة كتالوج عامة.

يعتمد مسار المعالجة لأمر معين على الرسم والحالة الموردة لقطعة العمل. يتم تحديد الأدوات وتسلسل الإعداد والفحوصات أثناء العملية للهندسة التي يجب إنتاجها. يمكن لشركة FH مراجعة متطلبات العملاء فيما يتعلق بقطع الغيار ومشاريع البناء الجديدة وتصنيع المعدات الأصلية على أساس الرسم.

ملاءمة الحذاء البرونزية وهندسة الاتصال

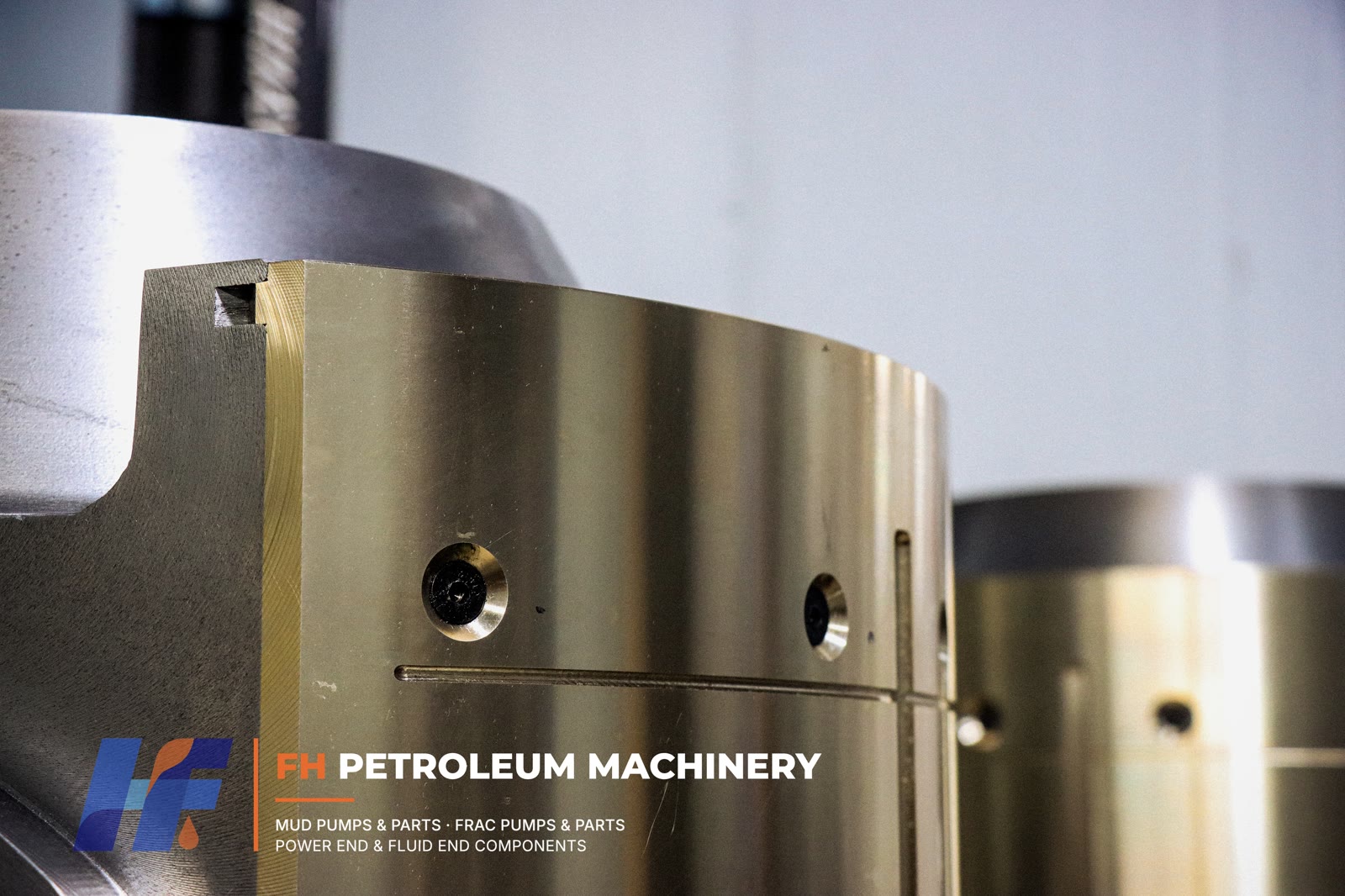

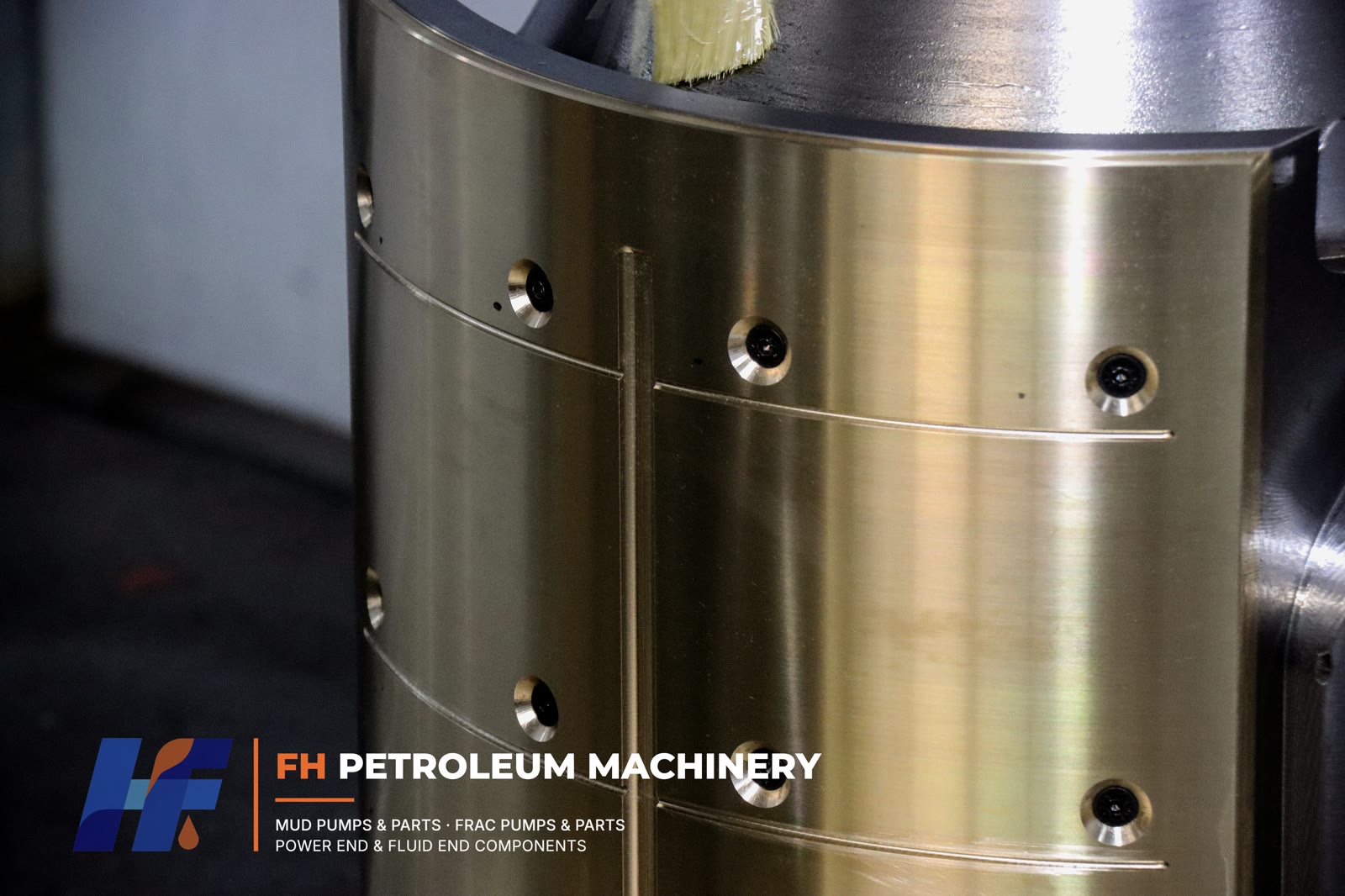

إن تصنيع قطعة برونزية فردية ليس سوى جزء من المهمة. يجب تقييم التقاطع المكتمل كتجميع. تُظهر الصور الأحذية البرونزية المجزأة التي تم تركيبها على الجسم المُصنع آليًا، بما في ذلك حدود الأجزاء المرئية وفتحات التثبيت والعلاقة بين السطح البرونزي وميزات التقاطع المجاورة.

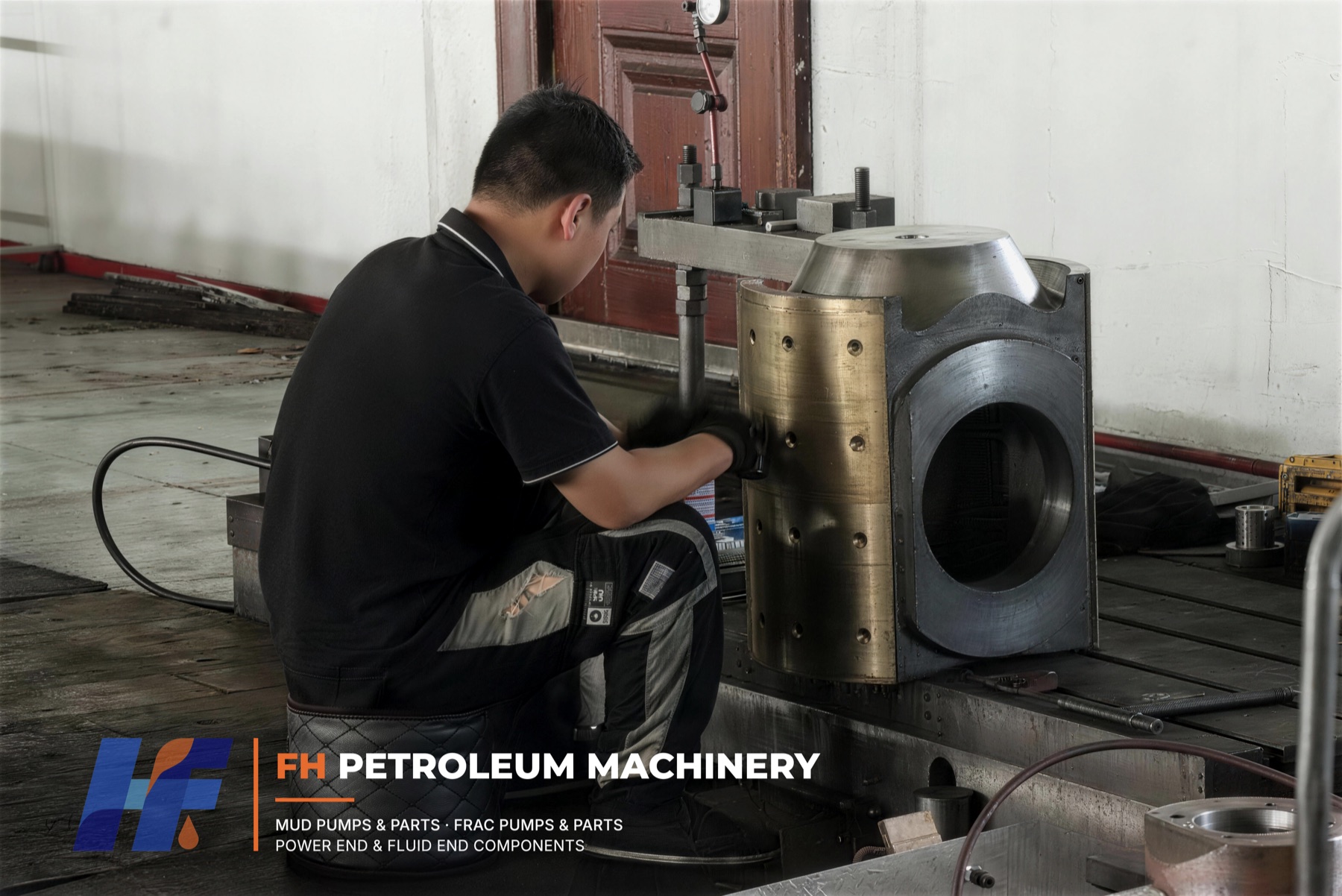

تجميع ورشة عمل للأحذية البرونزية المجزأة على الجسم المتقاطع آليًا.

بالنسبة لمشروع تصنيع المعدات الأصلية، يجب التحكم في ملاءمة الحذاء من خلال خطة الرسم والفحص المحددة. قد تتضمن الخصائص ذات الصلة المظهر الجانبي المجهز وموقع واجهات المقطع والمحاذاة مع الميزات المرجعية والأبعاد الأخرى المحددة بالرسم. تختلف الخصائص والتفاوتات الدقيقة حسب التصميم، لذلك تقوم FH بتأكيدها وفقًا لوثائق العميل بدلاً من نشر قيمة عالمية.

إذا كان المشروع يتضمن تجميعًا موجودًا، فأرسل صورًا واضحة لنمط التآكل وحالة دليل التزاوج مع الرسم أو معلومات الجزء. ويساعد هذا السياق في المراجعة الفنية، على الرغم من أنه لا يحل محل معايير القبول المحددة.

فحص الأبعاد للتجميع النهائي

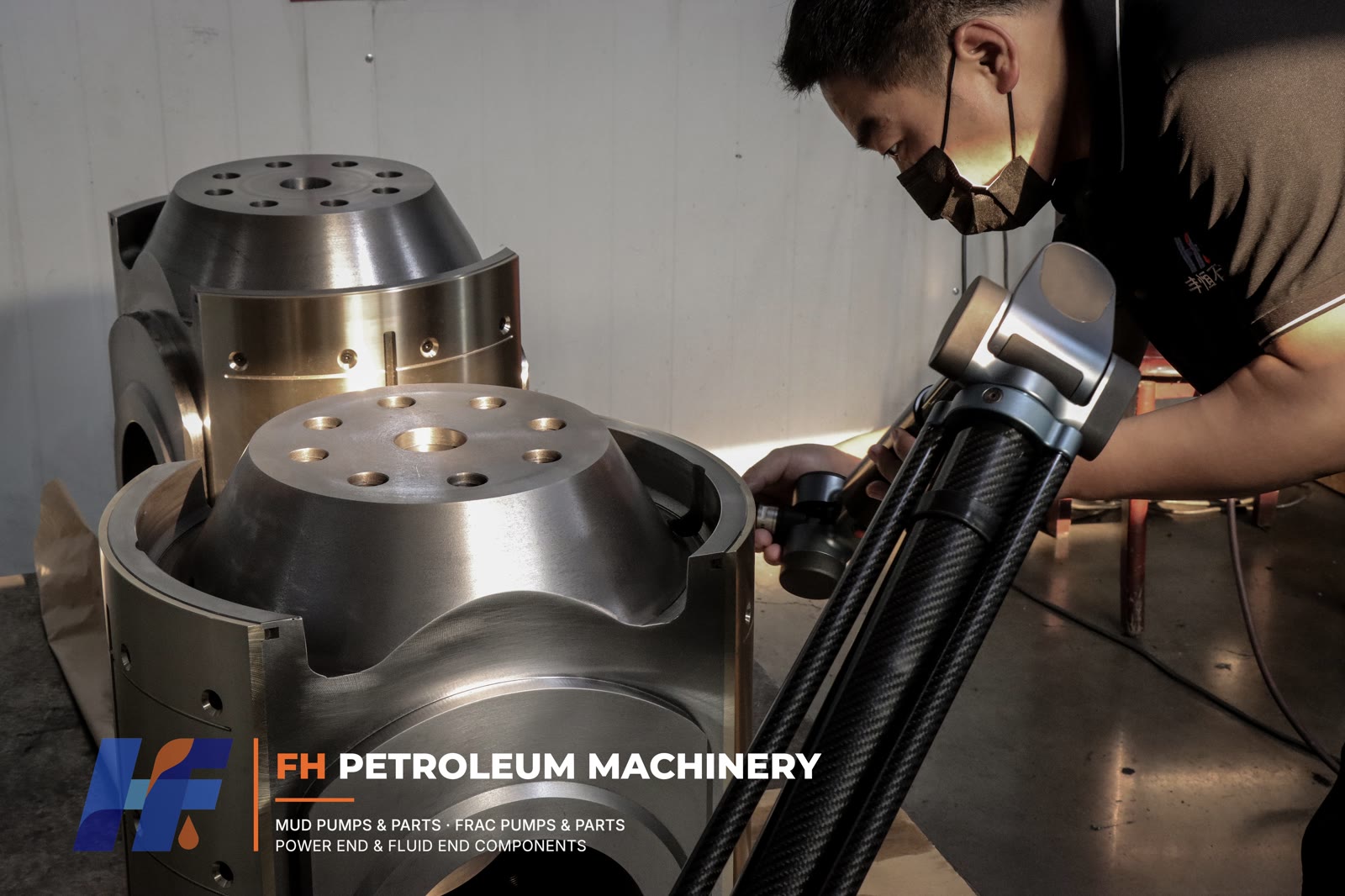

تُظهر صورة الفحص عاملاً يستخدم ذراع قياس إحداثي مفصلي محمول مزود بمسبار اتصال لجمع نقاط القياس من التقاطع المكتمل وأسطحه البرونزية المجزأة. يتم أيضًا وصف المعدات من هذا النوع بشكل شائع على أنها CMM محمولة. لتمييزها عن آلة قياس الإحداثيات من نوع الجسر الثابت، تستخدم هذه الصفحة المصطلح الأكثر دقة لذراع قياس الإحداثيات المحمول.

يتم الاتفاق على نطاق التفتيش للنظام. اعتمادًا على متطلبات الرسم والشراء، يمكن مناقشة التسليمات أثناء عرض الأسعار، بما في ذلك سجلات الأبعاد أو وثائق المواد أو مستندات الجودة المحددة الأخرى. يجب التعامل مع الوثائق المضمنة في الطلب المؤكد فقط كجزء من التوريد.

تدعم خطوة الفحص المرئي هذه سجل التصنيع من خلال إظهار قياس الإحداثيات الذي يتم إجراؤه على المكون المجهز. الصورة توثق نشاط التفتيش. يتم تحديد التفاوتات المطبقة ونتائج القياس وحالة القبول النهائي بشكل منفصل لكل طلب.

تصنيع المعدات الأصلية وتصنيع الرؤوس المتقاطعة لمضخة الطين القائمة على الرسم

تدعم شركة FH Petroleum الاستفسارات الخاصة بالاستبدال وتصنيع الرؤوس المتقاطعة لمضخة الطين من OEM. لتقييم المشروع بكفاءة، يرجى تقديم:

• الشركة المصنعة لمضخة الطين ونموذجها
• رسم متقاطع أو رقم الجزء أو البيانات المرجعية المتاحة
• المواد المطلوبة أو المواصفات المعمول بها
• تفاصيل الحذاء البرونزية المجزأة، إذا تم التحكم فيها بشكل منفصل
• كمية الطلب
• وثائق التفتيش والجودة المطلوبة
• وجهة التسليم والجدول الزمني المستهدف

بعد مراجعة هذه المعلومات، تستطيع FH تحديد الأسئلة الفنية المفتوحة وإعداد عرض أسعار التصنيع. إذا كانت هناك معلومات خاصة، فأرسل فقط الوثائق المطلوبة للمراجعة الأولية وناقش متطلبات السرية مع فريق المبيعات.

يمكنك أيضًا مراجعة موقعنا منتجات مضخة الطين , قطع غيار مضخة الطين و قدرات مراقبة الجودة .

تعبئة رأس التقاطع المكتمل للشحن

بعد التصنيع والفحص، تم تغليف الرأس المتقاطع الموضح هنا وتبطينه استعدادًا للتغليف. يمكن مراجعة ترتيبات التعبئة النهائية وفقًا لمتطلبات التعامل مع الطلب وحفظه وتسليمه.

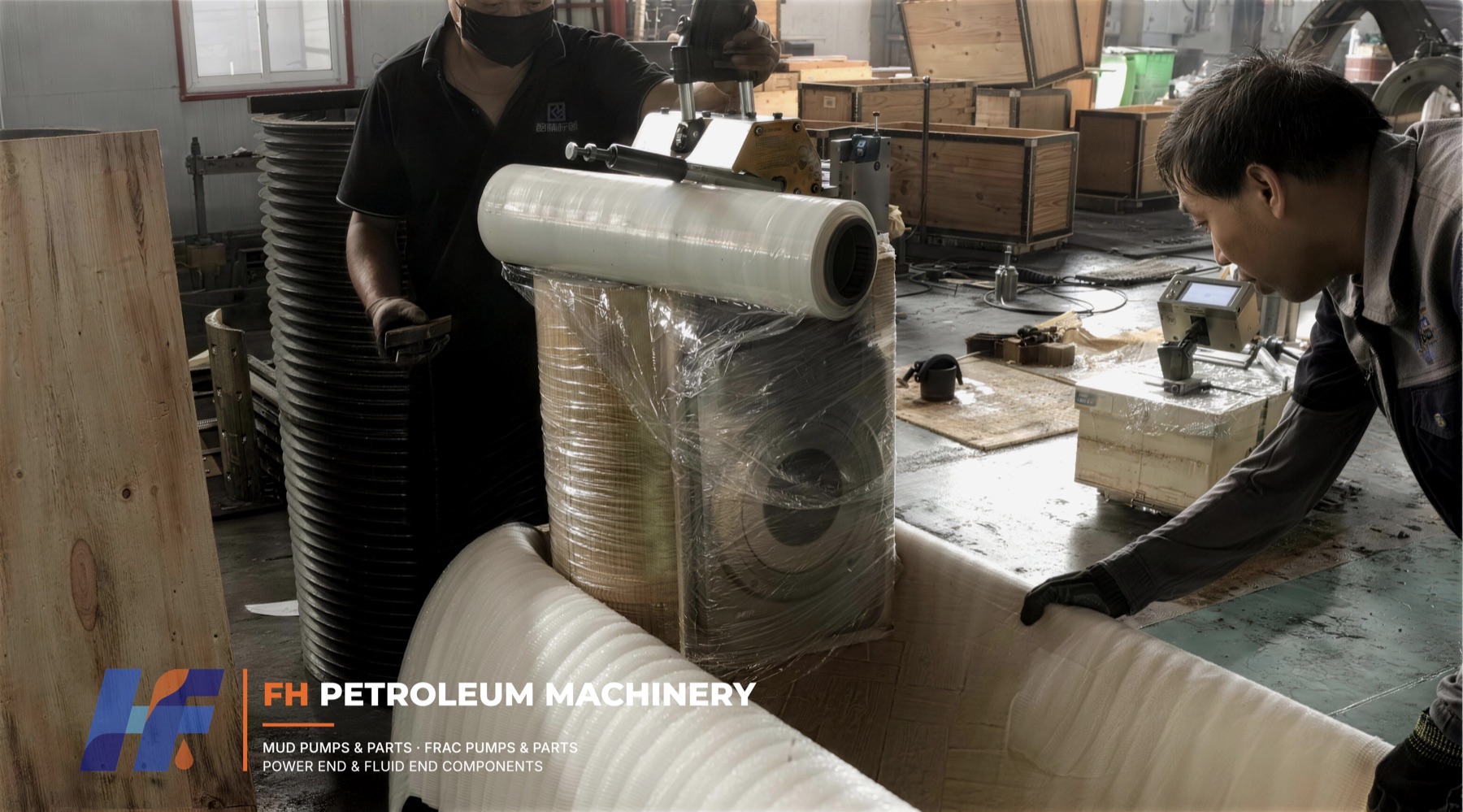

صورة ورشة عمل للرأس المتقاطع المكتمل الذي يتم تغليفه وتبطينه قبل الشحن.

أسئلة المشتري

هل يمكن لشركة FH تصنيع رأس متقاطع لمضخة الطين من رسم العميل؟

تقبل FH الاستفسارات القائمة على الرسم. تتم مراجعة متطلبات التصنيع والمواد والتفاوتات ونطاق التفتيش والكمية والوثائق قبل تأكيد الطلب.

هل يتم توفير الأحذية البرونزية المجزأة كجزء من مجموعة الرؤوس المتقاطعة؟

يمكن مراجعتها كجزء من التجميع المحدد عندما يتم تضمينها في متطلبات الرسم والطلب الخاصة بالعميل. يجب تأكيد تصميم الجزء الدقيق والمواد للمشروع.

ما هو الفحص الموضح في الصورة؟

تُظهر الصورة قياسًا منسقًا باستخدام ذراع قياس مفصلية محمولة مزودة بمسبار تلامس على رأس متقاطع مع حذاء برونزي مجزأ. غالبًا ما يُشار إلى هذا الجهاز على أنه جهاز CMM محمول، ولكنه يختلف عن جهاز قياس الإحداثيات من نوع الجسر الثابت. يتم تحديد التفاوتات والنتائج المطبقة من خلال سجل رسم المشروع وفحصه.

ماذا يجب أن أرسل للحصول على الاقتباس؟

أرسل نموذج المضخة، الرسم أو رقم القطعة، المادة/المواصفات، الكمية، وثائق الفحص المطلوبة ووجهة التسليم. يمكن أن توفر الصور الفوتوغرافية للجزء الموجود سياقًا مفيدًا.
