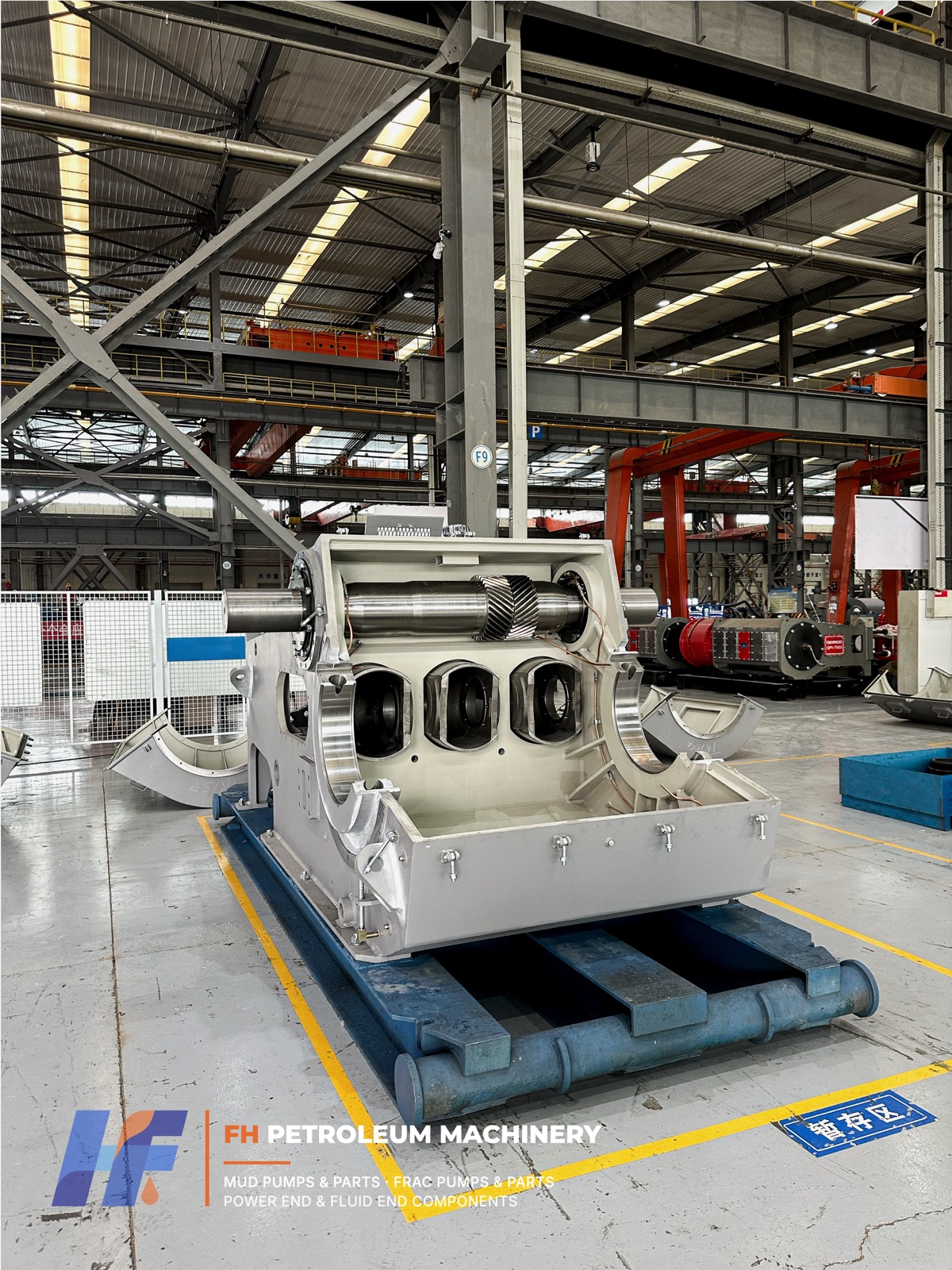

هيكل الطرف الكهربائي الداخلي
يحول طرف مضخة الطين من سلسلة F المدخل الدوار إلى حركة مترددة عبر عمود الدبوس، وعمود المرفق، وقضبان التوصيل، ومجموعات رأس العرض.
+86 123 456 7890
+86 123 456 7890
مضخات الطين من سلسلة F
نظرة عامة على المنتج
مضخات الطين من سلسلة F هي مضخات ترددية ثلاثية الأبعاد مصممة لتدوير سائل الحفر عبر نظام الحفر. تغطي السلسلة مجموعة من تصنيفات الطاقة وتكوينات التشغيل لمتطلبات الحفر المختلفة.

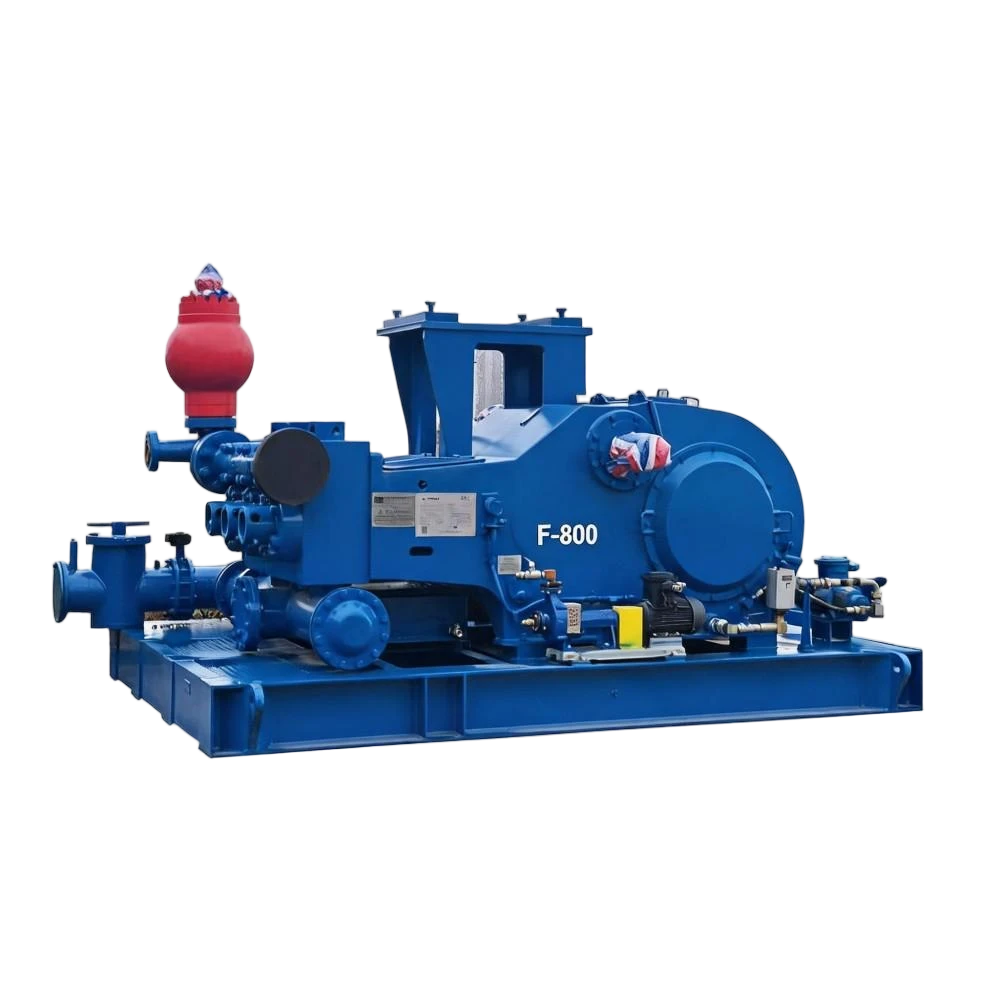

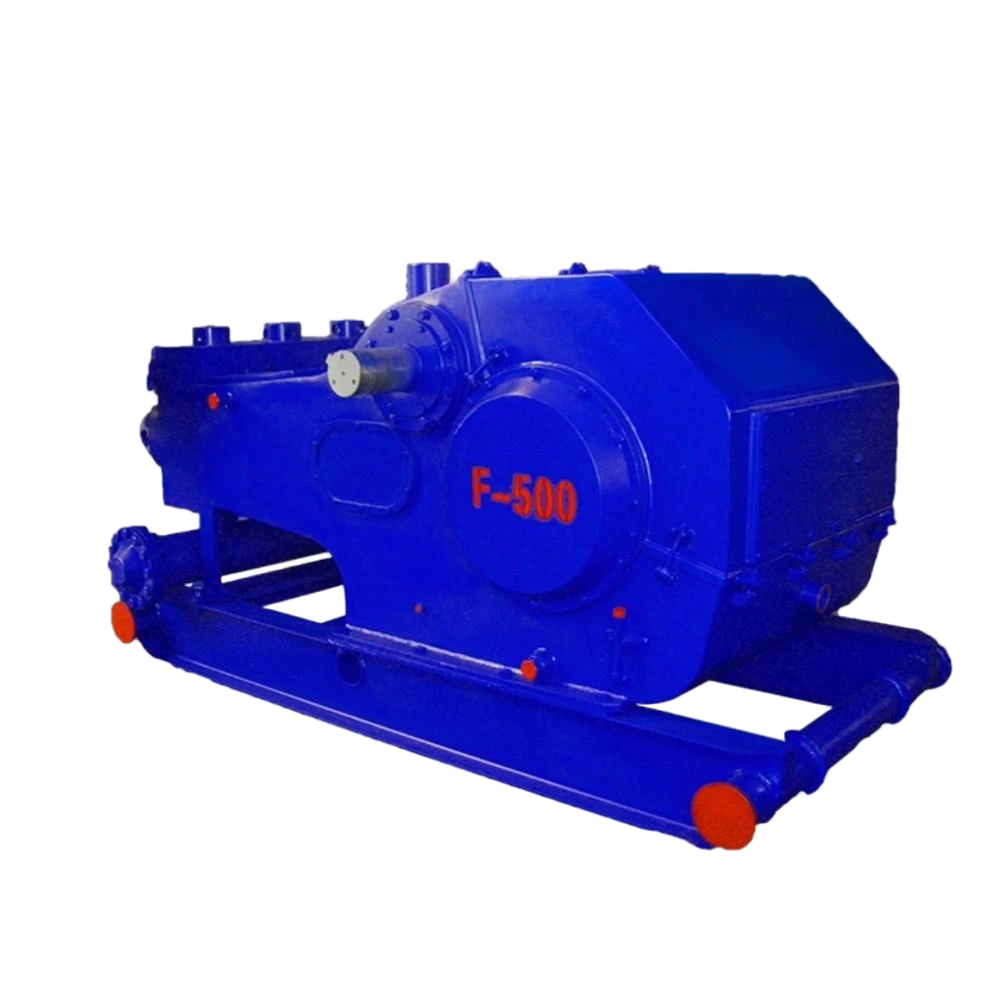

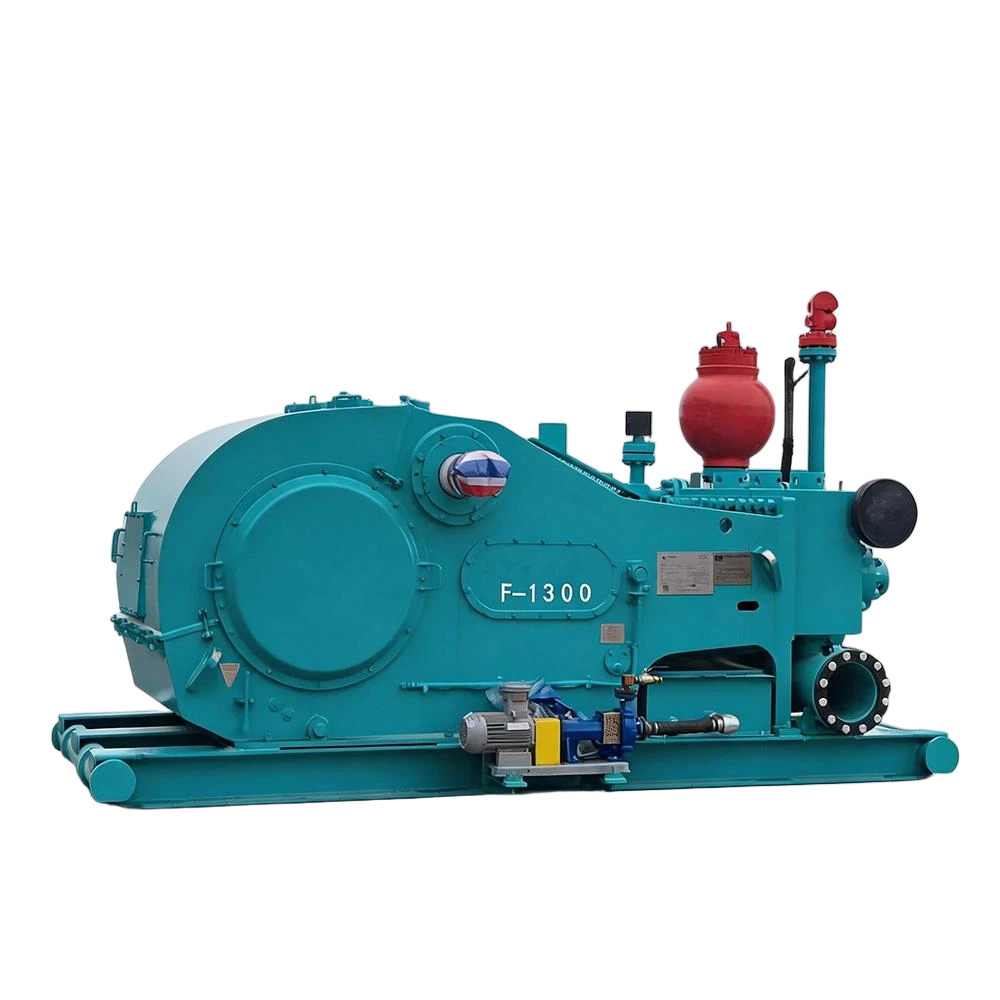

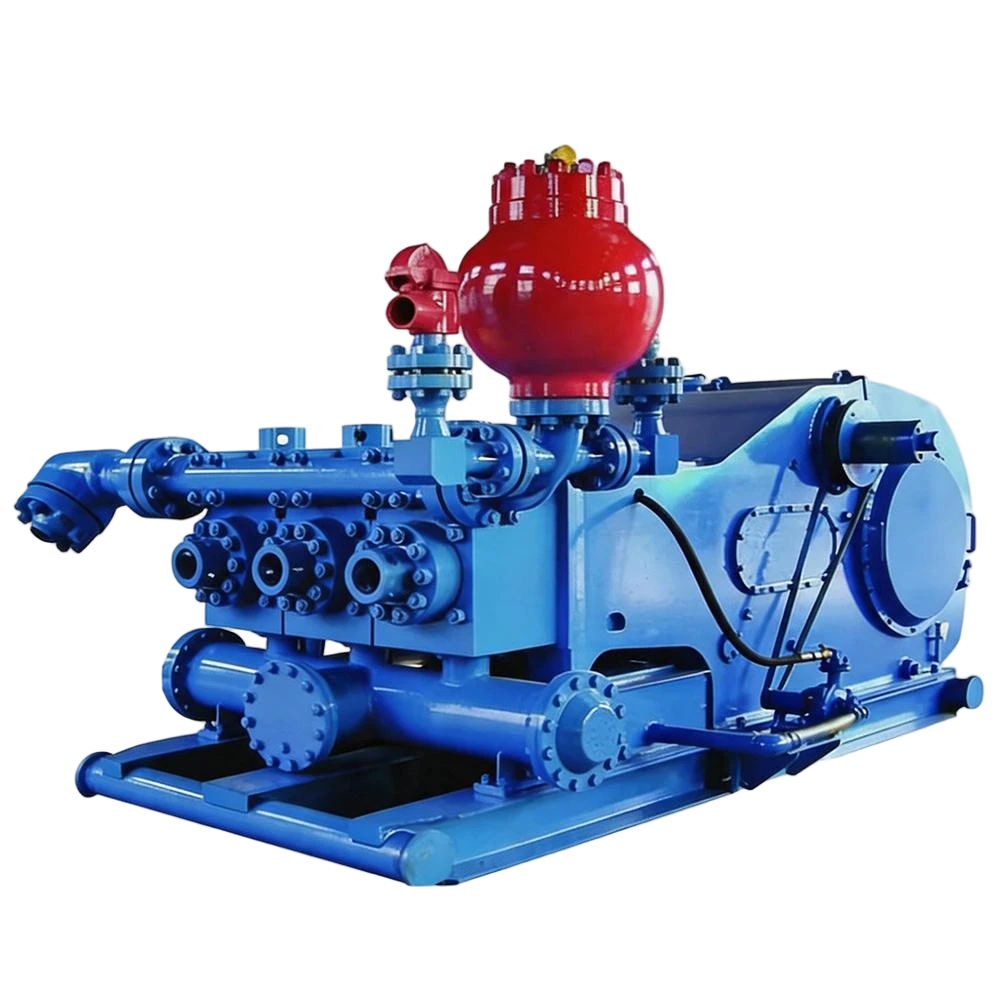

تزود شركة FH بتروليوم مضخات الطين من سلسلة F تغطي F-500 وF-800 وF-1000 وF-1300 وF-1600 وF-1600HL. يمثل F-1600HL تكوين F-1600 بقوة 7500 رطل لكل بوصة مربعة للتطبيقات التي تتطلب ترتيب نهاية السوائل ذات الضغط الأعلى المقابل.
يمكن توفير تكوينات مضخات كاملة ومكونات بديلة وفقا لنموذج المضخة المطلوب، والمواصفات الفنية، ومتطلبات المشروع.
يتم تزويد مضخات الطين الكاملة من سلسلة F عبر نظام تصنيع مضخات معتمد من API، مع تصنيع المكونات المناسبة وفقا لمتطلبات API المقابلة.
النماذج المتاحة:
للحصول على معلومات المنتجات على مستوى الفئة، انظرمضخات الطين من سلسلة F.
المواصفات الفنية – مضخات الطين من سلسلة F
| النموذج | النوع | القوة المصنفة | السرعة المصنفة | السكتة الدماغية | أقصى قطر للبطانة | نوع التروس | وعاء الصمامات / نوع الصمام | نسبة التروس | مدخل الشفط | مخرج التصريف | التزييت | أقصى ضغط عمل | الأبعاد العامة (في السوق) | الوزن |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-500 | ثلاثي التمثيل الفردي | 370 كيلوواط (500 حصان) | 165 SPM | 191 مم (7.5 بوصة) | 6 3/4 بوصة | عظم الرنجة | API 5 # | 4.286:1 | 203 مم (8 إنش) | 4 1/16 بوصة فلانج، 35 ميغاباسكال | فورسد & سبلاش | 34.5 ميغاباسكال (5000 PSI) | 144 × 106 × 86 | 9,770 كجم |
| F-800 | ثلاثي التمثيل الفردي | 590 كيلوواط (800 حصان) | 150 SPM | 228.6 مم (9 إنش) | 6 ونصف بوصة | عظم الرنجة | API 6 # | 4.185:1 | 254 مم (10 إنش) | 5 1/8 بوصة فلانج، 35 ميغاباسكال | فورسد & سبلاش | 34.5 ميغاباسكال (5000 PSI) | 156 × 79 × 66 | 14,500 كجم |
| F-1000 | ثلاثي التمثيل الفردي | 746 كيلوواط (1000 حصان) | 140 SPM | 254 مم (10 إنش) | 6 3/4 بوصة | عظم الرنجة | API 6 # | 4.207:1 | 305 مم (12 بوصة) | 5 1/8 بوصة فلانج، 35 ميغاباسكال | فورسد & سبلاش | 34.5 ميغاباسكال (5000 PSI) | 163 × 89 × 70 | 18,790 كجم |
| F-1300 | ثلاثي التمثيل الفردي | 960 كيلوواط (1300 حصان) | 120 SPM | 304.8 مم (12 بوصة) | 7 إنش | عظم الرنجة | API 7 # | 4.206:1 | 305 مم (12 بوصة) | 5 1/8 بوصة فلانج، 35 ميغاباسكال | فورسد & سبلاش | 34.5 ميغاباسكال (5000 PSI) | 174 × 121 × 78 | 25,850 كجم |
| F-1600 | ثلاثي التمثيل الفردي | 1193 كيلوواط (1600 حصان) | 120 SPM | 304.8 مم (12 بوصة) | 7 إنش | عظم الرنجة | API 7 # | 4.31:1 | 305 مم (12 بوصة) | 5 1/8 بوصة فلانج، 35 ميغاباسكال | فورسد & سبلاش | 34.5 ميغاباسكال (5000 PSI) | 181 × 129 × 106 | 26,100 كجم |
| F-1600HL | ثلاثي التمثيل الفردي | 1193 كيلوواط (1600 حصان) | 120 SPM | 304.8 مم (12 بوصة) | 7 1/4 إنش | عظم الرنجة | API 7 # | 4.31:1 | 305 مم (12 بوصة) | 5 1/8 بوصة فلانج، 52 ميغاباسكال | فورسد & سبلاش | 51.7 ميجاباكالير (7500 PSI) | 28,400 كجم |
يتم عرض المواصفات للرجوع إليها. يعكس ضغط العمل المصنف تكوين نهاية السائل؛ تغيرات الضغط الممكنة مع قطر البطانة وظروف التشغيل ويجب تأكيدها للتطبيق المحدد.
للحصول على مقارنة مفصلة بين نماذج سلسلة F، والمواصفات، وتكوينات الضغط العالي، راجعنماذج مضخات الطين من سلسلة F، المواصفات وخيارات 7500 رطل لكل بوصة مربعةمقالة تقنية.
التطبيقات
قطع غيار مضخة طين الحفر البحرية
أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة
أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض
قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.

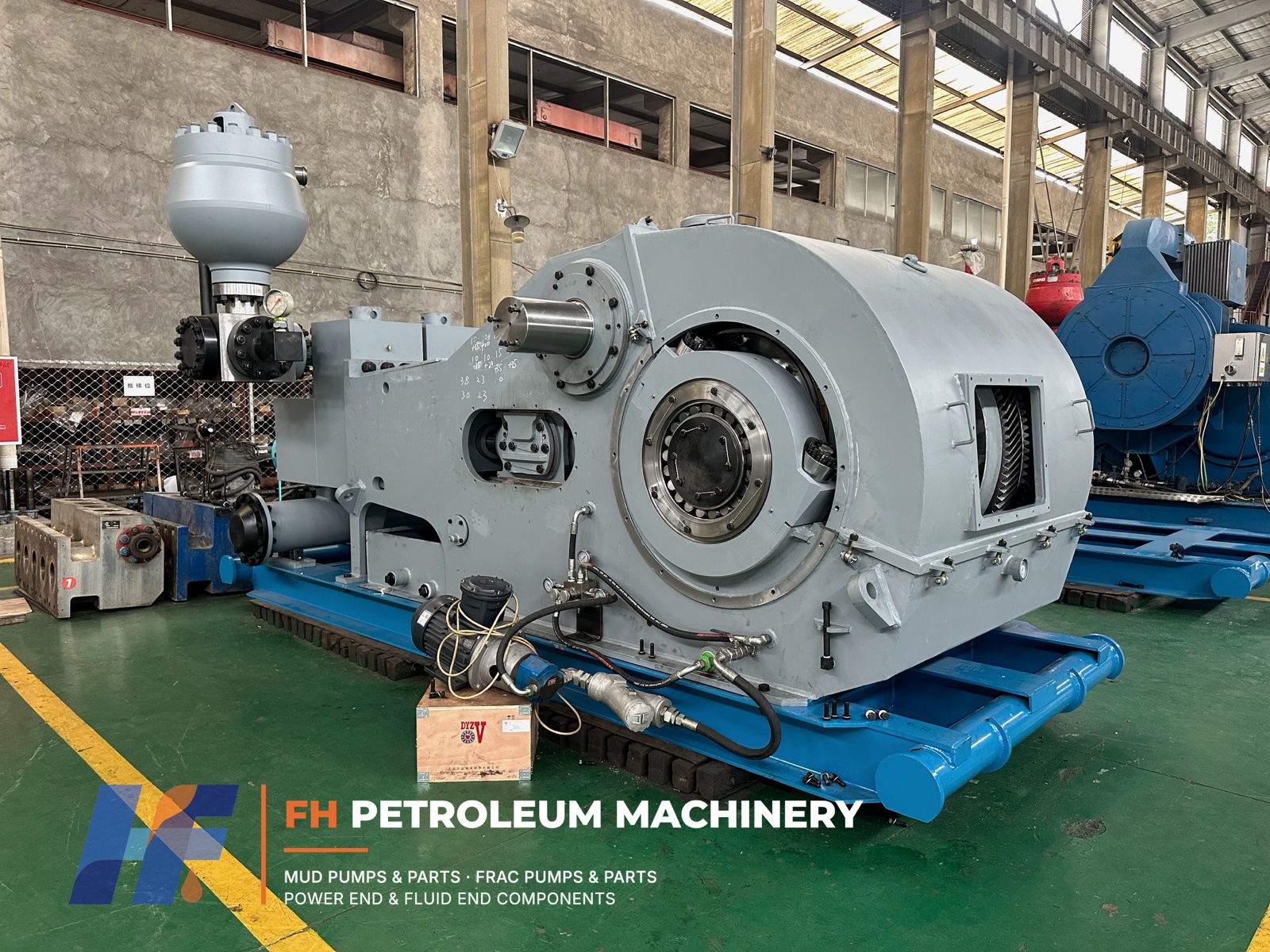

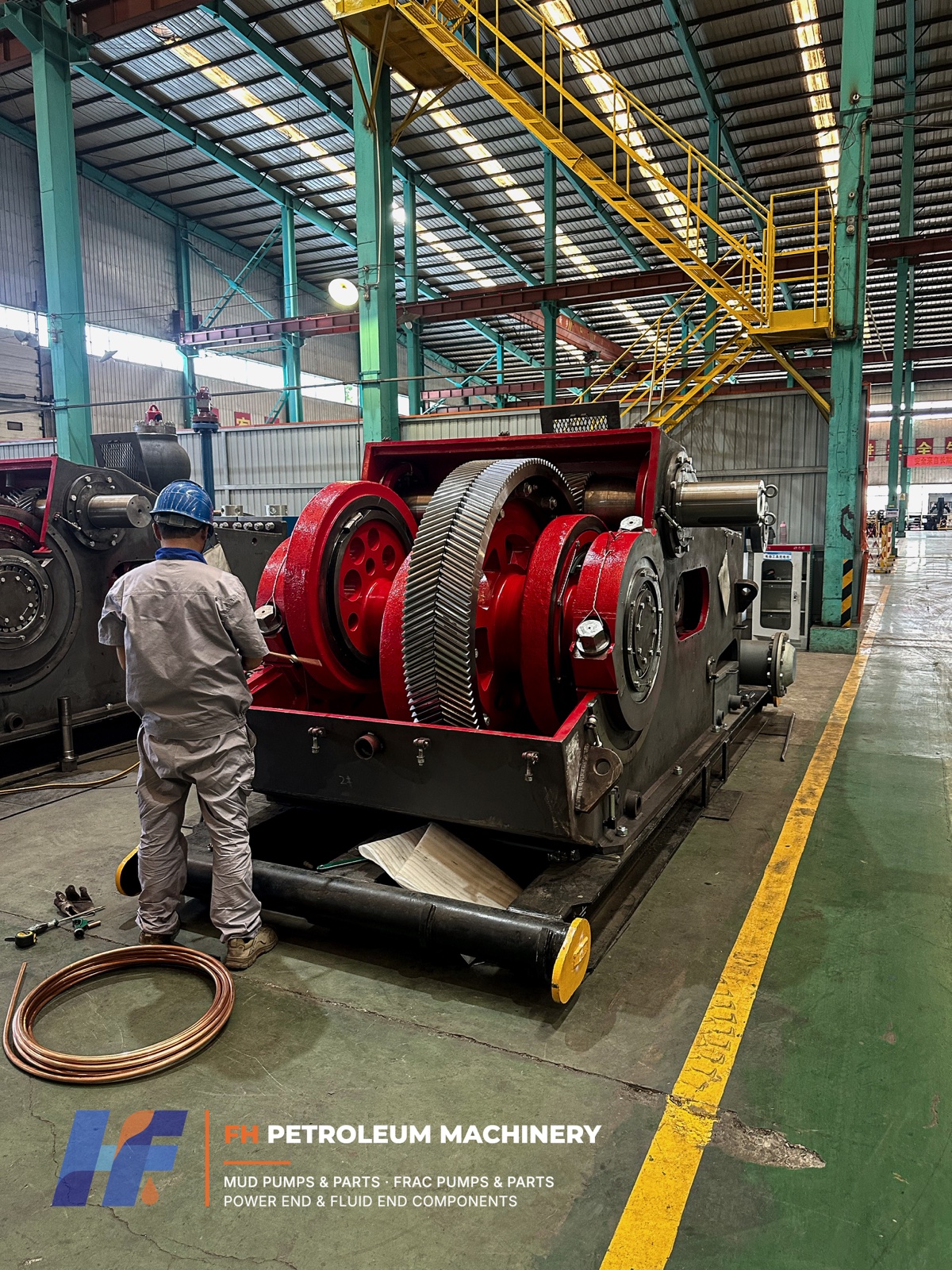

تصميم وتجميع نهاية الطاقة
يحول طرف مضخة الطين من سلسلة F المدخل الدوار إلى حركة مترددة عبر عمود الدبوس، وعمود المرفق، وقضبان التوصيل، ومجموعات رأس العرض.
يتم نقل الطاقة من عمود الدبوس إلى الترس الرئيسي / عمود المرفق، ثم عبر قضبان التوصيل ورؤوس التوصيل إلى قضبان التمديد.
تعمل هذه التجميعات داخل إطار نهاية الطاقة وتربط مدخل القيادة بنظام رأس التقاطع وقضيب المكبس.
يعمل طرف السائل وفقا لنموذج المضخة المحدد وتكوين الضغط. تشمل مكوناته الرئيسية القابلة للاستبدال:
يتم اختيار وحدات نهاية السوائل والمكونات الداخلية لتناسب نموذج المضخة المطلوب، وحجم البطانة، وتكوين الضغط، وظروف التشغيل.

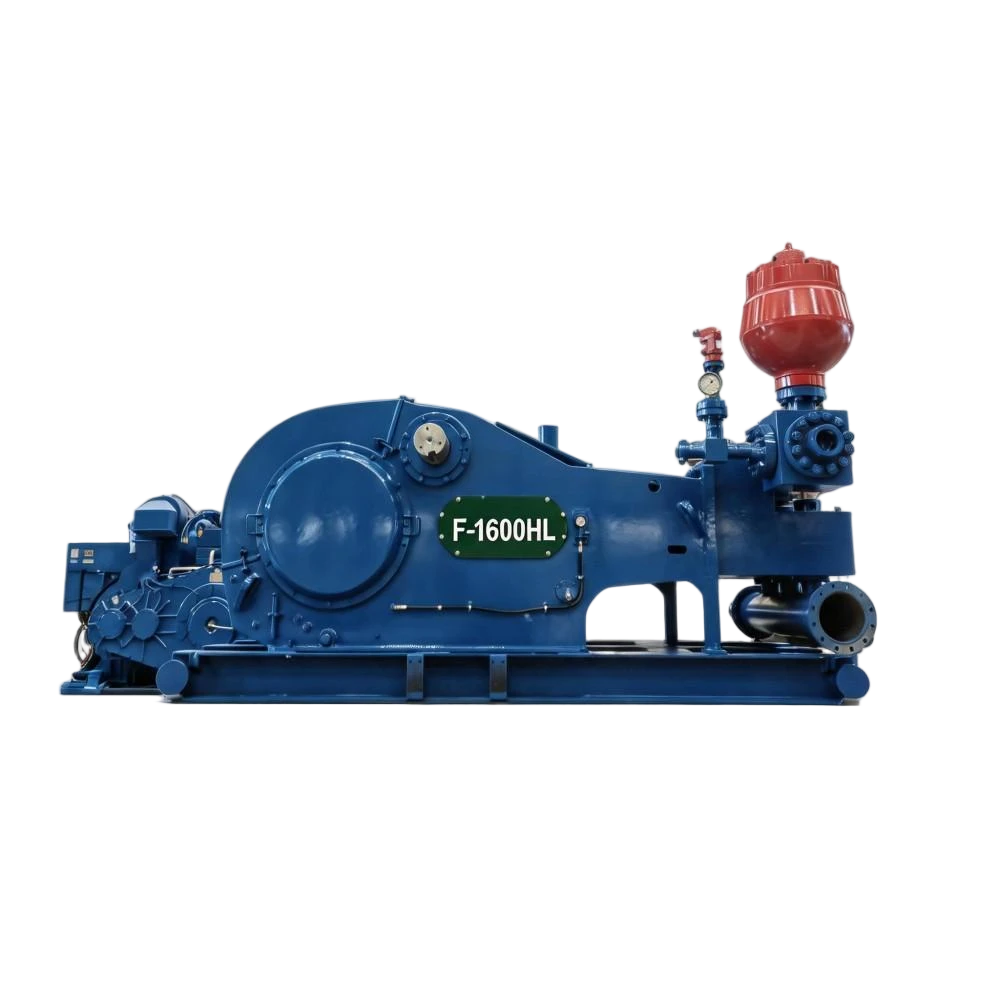

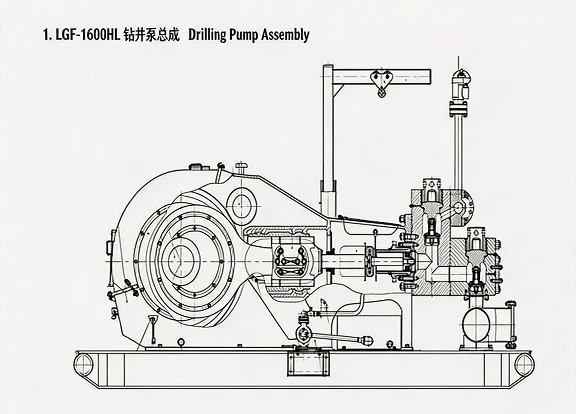

يمثل F-1600HL تكوين F-1600 بسرعة 7500 رطل لكل بوصة مربعة للتطبيقات التي تتطلب ترتيب نهاية السوائل ذات الضغط الأعلى المقابل.
يظل F-1600HL تسمية طراز منفصلة عن F-1600 القياسي. يجب اختيار قدرة ضغط نهاية السوائل والتوصيلات وفقا للتكوين المطلوب.
تقوم شركة FH بتروليوم بتصنيع وتوريد المكونات البديلة الرئيسية لنهايات طاقة مضخة الطين من سلسلة F ونهايات السوائل. يتم تأكيد متطلبات المكونات من خلال نموذج المضخة، الرسم، رقم القطعة أو العينة المعتمدة.
تشمل خيارات الاستبدال:
يتم تصنيع مضخات الطين الكاملة من سلسلة F من خلال نظام تصنيع مضخات معتمد من API وفقا لمتطلبات API المعمول بها. توفر FH للبترول مضخات الطين الكاملة مع مكونات نهاية الطاقة والسائل البديلة للعملاء الدوليين.
يتم تنفيذ التصنيع والفحص وفقا لمتطلبات API 7K المعمول بها لتكوين مضخة الطين المقابلة.
كما تقوم FH بتروليوم بتصنيع وتوريد المكونات الرئيسية لطاقة مضخة الطين ونهاية السوائل لاستبدال ومتطلبات توريد المصنعين الأصليين. يتم تأكيد أبعاد المكونات والواجهات والمتطلبات الفنية وفقا لنموذج المضخة المعني، والرسومات، وأرقام القطع، أو العينات المعتمدة.
استخدم المواصفات الفنية والمقال المذكور أعلاه لمقارنة نماذج سلسلة F وتكوينات الضغط. يتم ربط مكونات نهاية الطاقة ونهاية السائل في قسم القطع.
للحصول على متطلبات كاملة لمضخة الطين من سلسلة F أو مكونات بديلة،أرسل استفسارامع نموذج المضخة، الضغط المطلوب، حجم البطانة، رقم الرسم أو القطعة.
هل تحتاج إلى قطع غيار أو معدات لمضخة الطين؟
أرسل لنا الرسم أو رقم الطراز أو المتطلبات. وسوف يقوم مهندسونا بالرد خلال 24 ساعة.
