العمود الترس لمضخة الطين

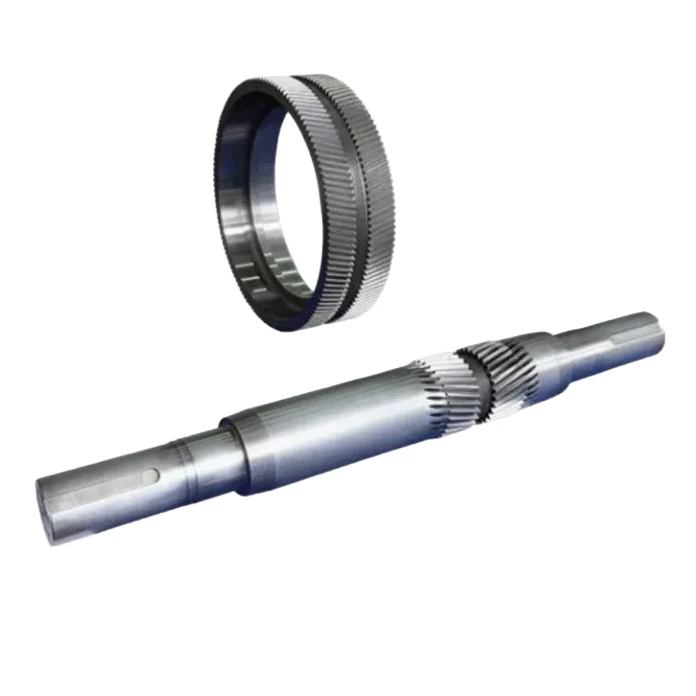

تعد مجموعة Big Gear Wheel (Bull Gear) و Pinion Shaft (Pinion) جوهر نظام نقل الطاقة لمضخة الطين، حيث تلعب دورًا حيويًا في ضمان التشغيل المستقر والفعال لمضخة الطين. تم تصميم هذه المجموعة خصيصًا لتناسب نماذج مضخة الطين 3NB-350، 3NB-500، 3NB-800، 3NB-1000، 3NB-1300، و3NB-1600، مما يضمن التوافق المثالي والأداء الموثوق.
وصف المنتج
يتم تشغيل عمود الترس مباشرة بواسطة المحرك الرئيسي (المحرك أو المحرك)، ويتشابك ترس الترس الصغير مع ترس الثور الأكبر بكثير المثبت على العمود المرفقي. تعمل خطوة تقليل التروس هذه على زيادة عزم الدوران الذي يتم توصيله إلى العمود المرفقي بشكل كبير، مما يتيح له تشغيل المكابس والتغلب على الضغط الهائل الناتج في نهاية السائل. يتم تصنيع كلا المكونين وفقًا لأعلى المعايير لتحمل ظروف العمل القاسية لحفر حقول النفط.
تفاصيل رمح الجناح

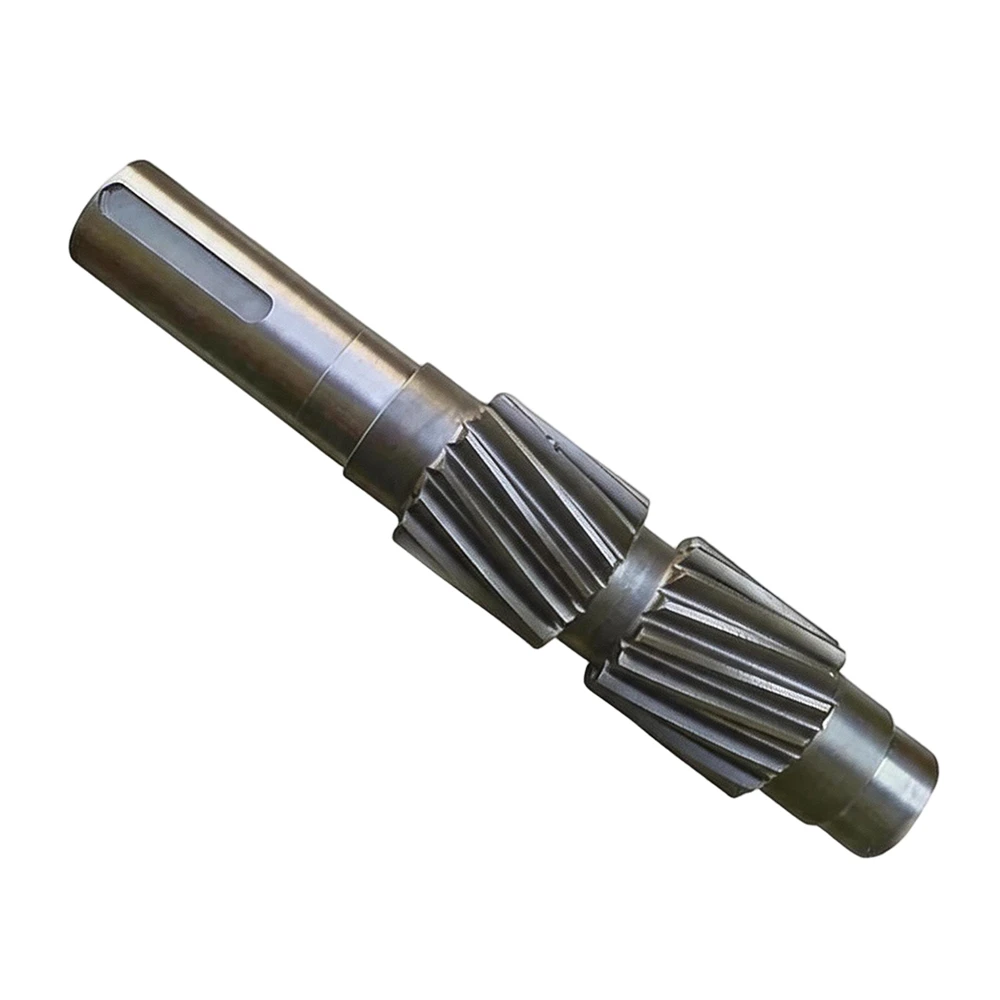

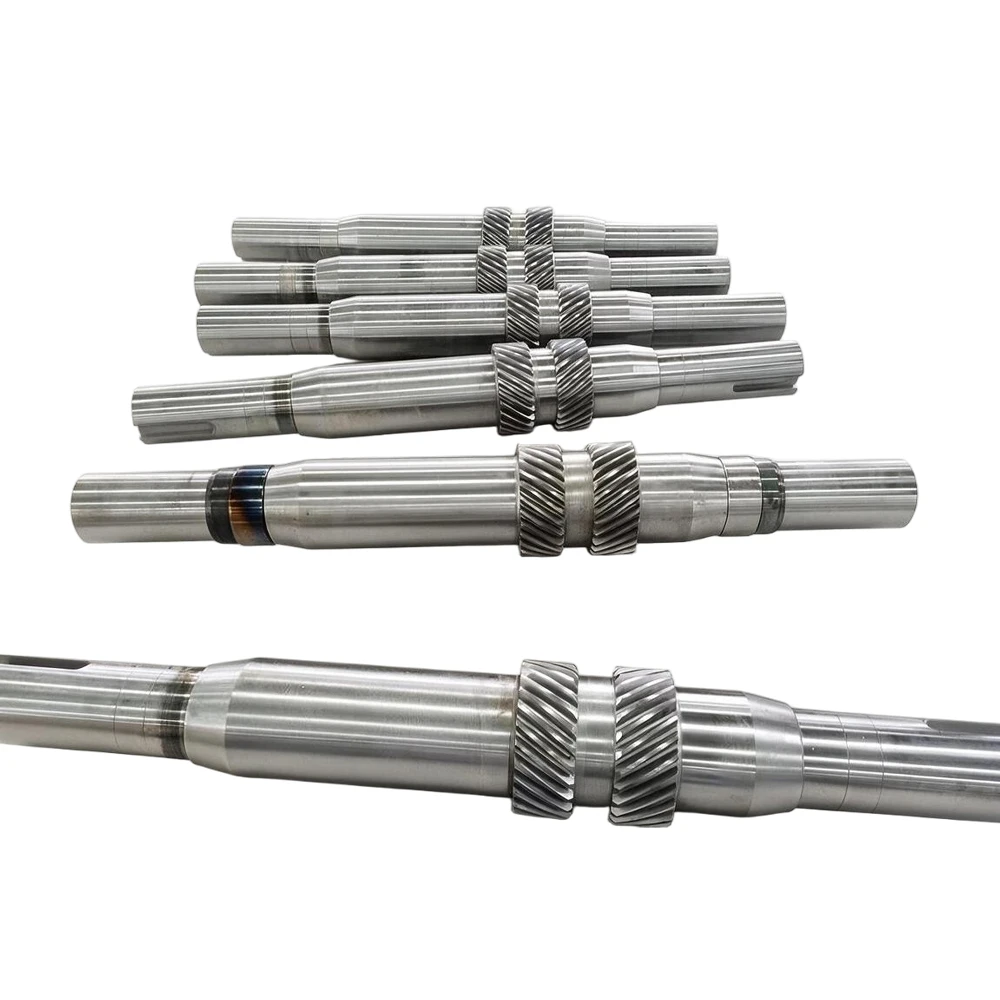

يعد عمود الترس أحد المكونات المهمة لمضخة الطين، وهو مصنوع من سبائك الفولاذ 42CrMo للحصول على قوة ومتانة استثنائية. لقد تم تصنيعها بدقة باستخدام تروس حلزونية مزدوجة عالية الدقة (عظم متعرج) تتميز بسطح أسنان متوسط الصلابة، مما يضمن الأداء الأمثل وطول العمر.
لسهولة الصيانة، يتم اعتماد محامل شعاعية أحادية الصف مع حلقات خارجية مزدوجة الأضلاع. يتم تمديد عمود الترس الصغير عند كلا الطرفين، مما يسمح بتثبيت بكرة أو ضرس على كلا الطرفين، مما يعزز المرونة في التثبيت والاستخدام.
الميزات الرئيسية
- مادة عالية القوة: كل من عجلة التروس الكبيرة وعمود الترس مصنوعان من سبائك صلبة عالية القوة (عمود الترس: سبائك فولاذية 42CrMo) لتحمل الأحمال والضغوط الدورية الهائلة في بيئات الحفر القاسية.
- تصنيع آلي دقيق: يضمن الترس الحلزوني المزدوج (المتعرج) عالي الدقة الموجود على عمود الترس الصغير تشابكًا مثاليًا، مما يتيح التشغيل السلس للغاية مع عدم وجود ضوضاء أو اهتزاز تقريبًا، وتحسين كفاءة نقل الطاقة.
- الحد الأدنى من خلوص التروس: يؤدي تصميم التروس الدقيق إلى الحد الأدنى من خلوص التروس، مما يسمح بالتشغيل السلس دون أي تآكل مسبق أو فترة تشغيل، مما يقلل من وقت الصيانة وتكاليفها.
- سهولة الصيانة: تعمل المحامل الشعاعية ذات الصف الواحد مع الحلقات الخارجية مزدوجة الأضلاع على تبسيط عملية الصيانة، مما يقلل من وقت التوقف عن العمل وتكاليف التشغيل.
- تركيب مرن: تسمح الأطراف الممتدة لعمود الترس بتركيب البكرة أو العجلة المسننة على كلا الطرفين، مما يتكيف مع متطلبات التثبيت المختلفة.
- توافق مثالي: مصمم خصيصًا لنماذج مضخة الطين 3NB-350/500/800/1000/1300/1600، مما يضمن ملاءمة مثالية ونقل طاقة موثوق.
أهمية الجمعية
تعتبر حالة عجلة التروس الكبيرة وعمود الترس أمرًا بالغ الأهمية لتشغيل مضخة الطين. يمكن أن يؤدي أي ضرر أو تآكل مفرط إلى تشغيل غير فعال، وفشل كارثي، وأضرار جسيمة لطرف الطاقة بالكامل. باعتبارها مكونًا رأسماليًا رئيسيًا لمضخة الطين، فقد تم تصميم مجموعتنا لضمان المتانة والموثوقية وعمر الخدمة الطويل، مما يقلل من وقت التوقف عن العمل ويزيد من الكفاءة التشغيلية.
المواصفات الفنية
|
العلامة التجارية |
نماذج متوافقة |
|
بومكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700 |
|
لانشي |
3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800 |
|
كينغتشو |
SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600 |
|
هونغوا |
3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL |
|
دريلميك |
7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600 |
|
إمسكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200 |
|
IDECO |
تي-500، تي-800، تي-1000، تي-1300، تي-1600 |
|
جاردنر دنفر |
PZ-7، PZ-8، PZ-9، PZ-10، PZ-11 |
|
وطني |
7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A |
|
أويلويل |
A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT |
|
إليس ويليامز |
W-440-LP، E-447، E-2200، W446، W440 |
|
السلسلة الروسية |
8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310 |
التطبيقات
قطع غيار مضخة طين الحفر البحرية
أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة
أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض
قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
هل تحتاج إلى قطع غيار أو معدات لمضخة الطين؟
أرسل لنا الرسم أو رقم الطراز أو المتطلبات. وسوف يقوم مهندسونا بالرد خلال 24 ساعة.
