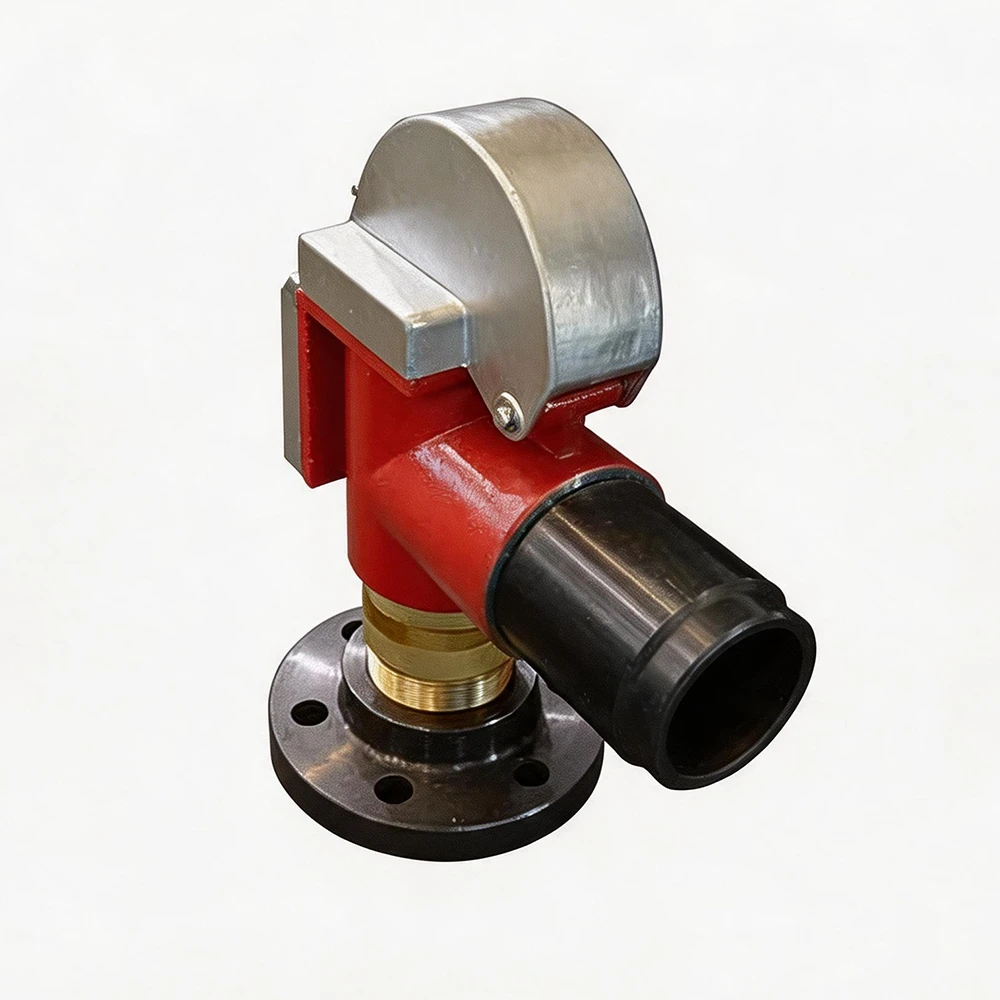

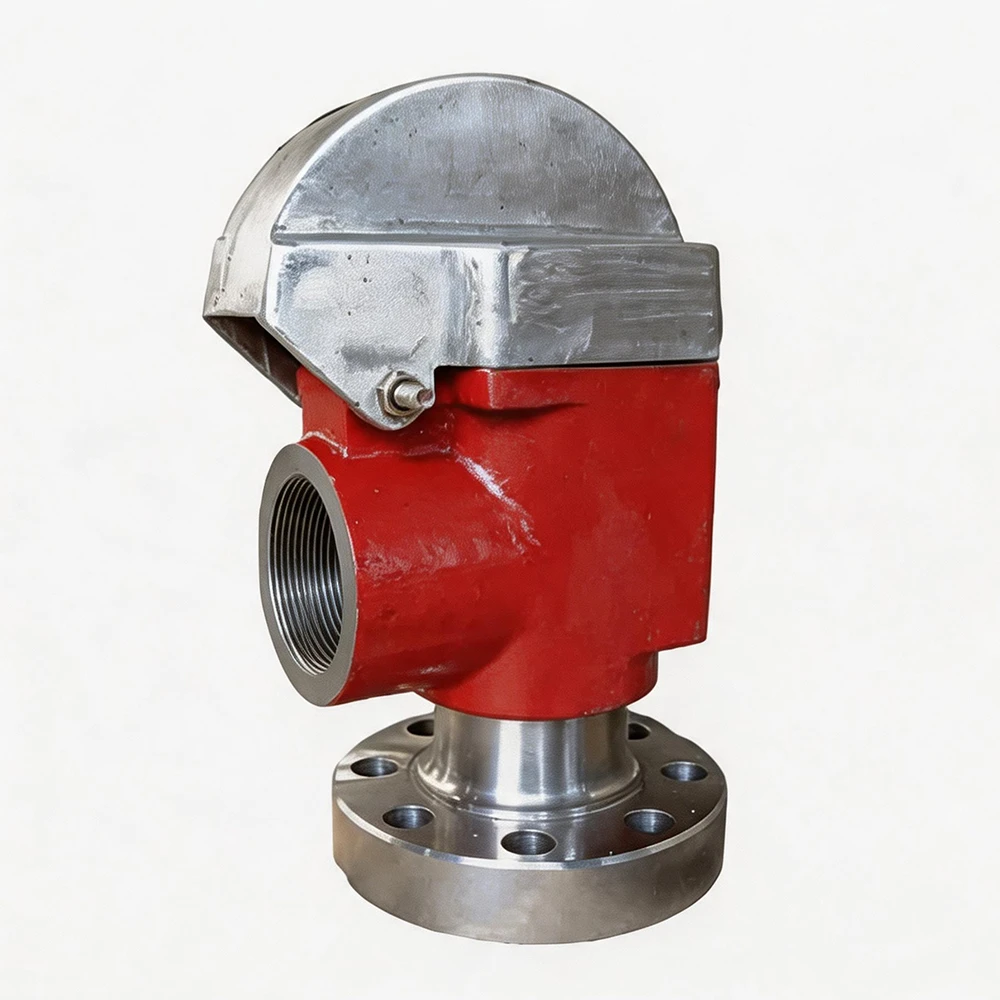

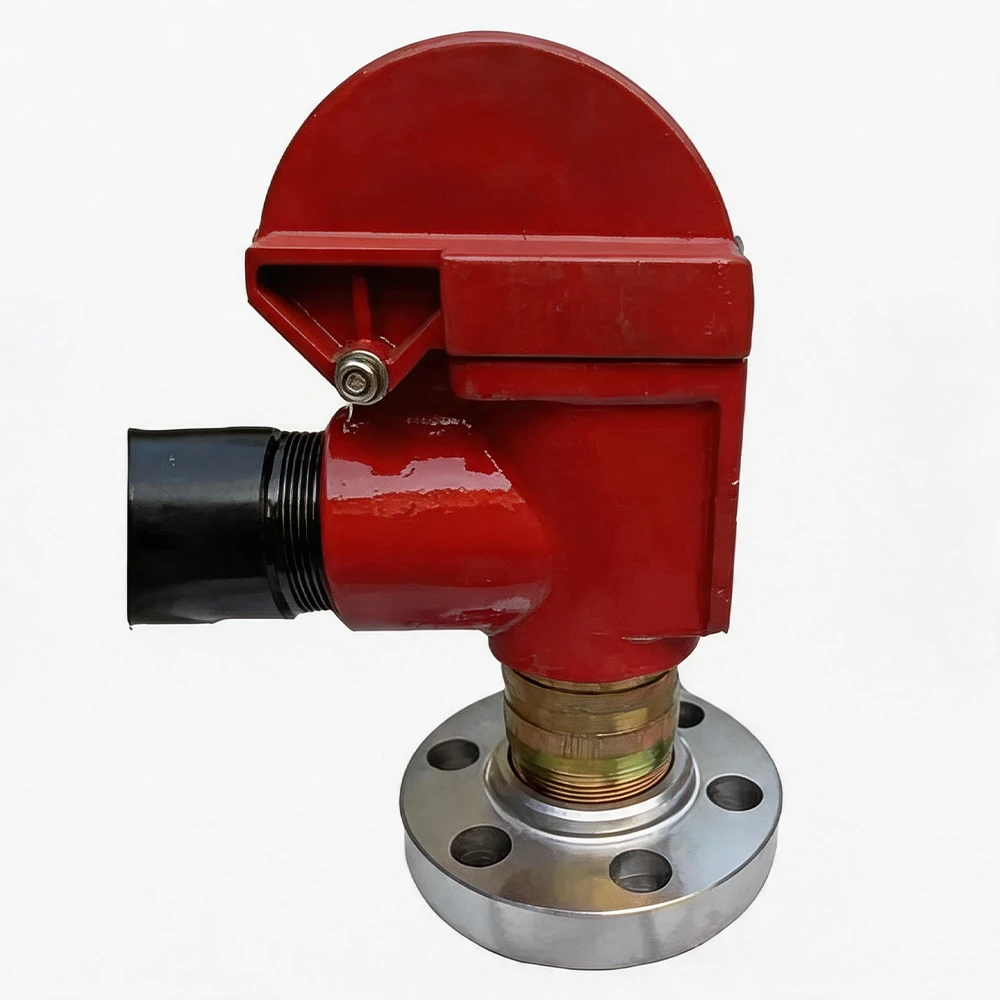

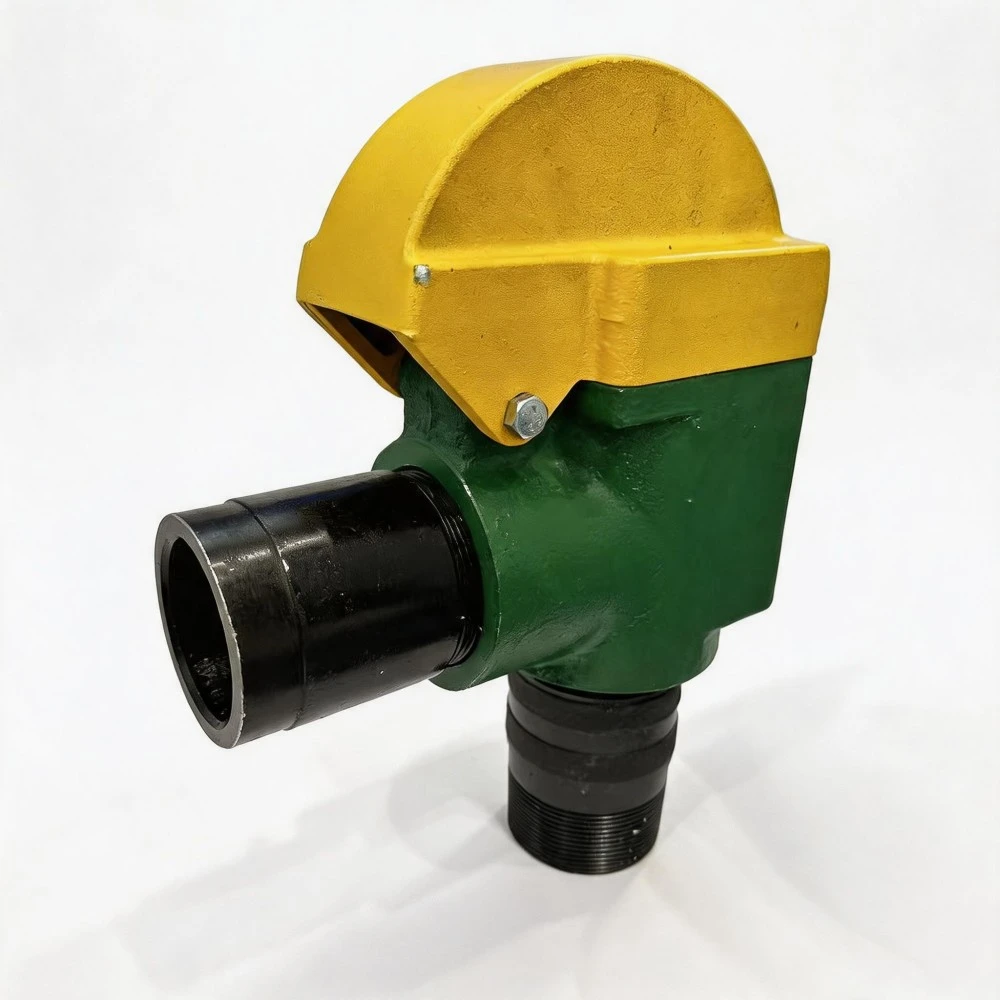

صمام أمان تخفيف مسمار القص JA-3 لمضخات الطين (شفة وملولبة) الاتصال متاح)

يعمل صمام أمان تخفيف دبوس القص JA-3 كمكون وقائي أساسي مركب على جانب التفريغ لمضخات الطين. يمكن تعديل ضغط التنفيس بمرونة عن طريق استبدال مسامير القص المطابقة، مما يوفر عملية سهلة وأداء مستقر على المدى الطويل. يتم تقديم تكوينين للاتصال، ملولب وذو حواف، لتتناسب مع متطلبات تركيب خطوط الأنابيب المختلفة. يتم تجهيزه على نطاق واسع في منصات الحفر النفاثة ذات الضغط العالي، ويتناسب هذا الصمام أيضًا مع أنظمة التدوير ذات الضغط العالي التي تنقل الماء والزيت والوسائط السائلة الأخرى.

استفسر الآن

تحميل كتالوج

وصف المنتج

قبل بدء تشغيل المضخة، تأكد من ضغط الحماية المقدر وفقًا لمواصفات بطانات مضخة الطين والمكابس. قم بإزالة الغطاء العلوي للصمام وقم بتثبيت دبوس قص مخصص في فتحة الدبوس بلوحة القص (يُسمح بدبوس قص واحد فقط لكل لوحة قص). عندما يتجاوز ضغط رأس المضخة القيمة المقدرة المحددة مسبقًا، سوف ينغلق دبوس القص على الفور، وسوف يتدفق طين الحفر من خلال المنافذ الجانبية لتحرير الضغط الزائد وحماية وحدة مضخة الطين بأكملها. لا تستبدل أبدًا مسامير القص الأصلية بأسلاك حديدية أو قضبان لحام أو مواد مؤقتة أخرى، حيث سيؤدي ذلك إلى تعطيل ضغط التنفيس الذي تمت معايرته ويؤدي إلى حوادث خطيرة تتعلق بالسلامة. تشمل قطع الغيار المستهلكة لهذا الصمام دبابيس القص والمكابس وقضبان المكبس والمصدات المطاطية.

توصيات التثبيت

نقترح تركيب صمام إضافي لتخفيف الشفط على خط أنابيب الشفط لامتصاص الزيادات المفاجئة في الضغط ومنع تلف المضخة. يفضل أن يتم تركيب صمام تخفيف الشفط على مشعب شفط المضخة، بينما تكون المواضع البديلة على طول خط الشفط مقبولة بناءً على تخطيط الحقل. يجب أن تنحدر خطوط أنابيب التفريغ من صمام التنفيس بلطف إلى الأسفل باتجاه خزان الطين وأن تكون مدعومة بالكامل لتجنب الجيوب المنخفضة، حيث يمكن أن يؤدي ترسيب الطين وتصلبه إلى منع تدفق السوائل. اضبط ضغط تخفيف الصمام على 150% من ضغط التشغيل العادي. 70 رطل لكل بوصة مربعة هو الإعداد القياسي لعمليات الحفر المنتظمة، والذي يمكن تعديله ليناسب متطلبات العمل الفريدة. الحد الأقصى لضغط العمل لهذا الموديل JA-3 يصل إلى 35 ميجا باسكال.

المزايا الأساسية مقابل صمامات الأمان الزنبركية والغشائية

1. عمل فتح وإغلاق حساس وسلس مع استجابة سريعة لتحرير الضغط

2. منطقة تحمل ضغط المكبس الصغيرة للحماية الفورية من الضغط الزائد

3. إجراء إعادة ضبط بسيط بعد تخفيف الضغط لتقليل وقت توقف الصيانة

4. توافق عالمي قوي، متوافق مع معظم نماذج مضخة الطين السائدة

5. خيارات اتصال مزدوجة (شفة / خيط) للتعديل التحديثي المرن في الموقع

6. حماية مستقرة من الضغط دون مشاكل تعب الزنبرك، يمكن الاعتماد عليها في ظل ظروف الضغط العالي القاسية المستمرة

7. قابلية التطبيق في مشاهد متعددة لأنظمة تدوير طين الحفر والمياه والنفط ذات الضغط العالي

مواصفات المنتج

1. أداء الفتح والإغلاق سريع الاستجابة ومتسق

2. مكبس مدمج يحمل الضغط لتخفيف الضغط بسرعة

3. إعادة الضبط بسهولة بعد الفشل

4. توافق واسع مع أنواع مختلفة من مضخات الطين

5. أنواع الاتصال: اتصال شفة، اتصال مترابطة

6. أقصى ضغط عمل مسموح به: 35 ميجا باسكال

العلامة التجارية	نماذج متوافقة
بومكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700
لانشي	3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
كينغتشو	SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600
هونغوا	3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL
دريلميك	7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600
إمسكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200
IDECO	تي-500، تي-800، تي-1000، تي-1300، تي-1600
جاردنر دنفر	PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
وطني	7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A
أويلويل	A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT
إليس ويليامز	W-440-LP، E-447، E-2200، W446، W440
السلسلة الروسية	8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310

التطبيقات

قطع غيار مضخة طين الحفر البحرية

أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة

أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض

قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
