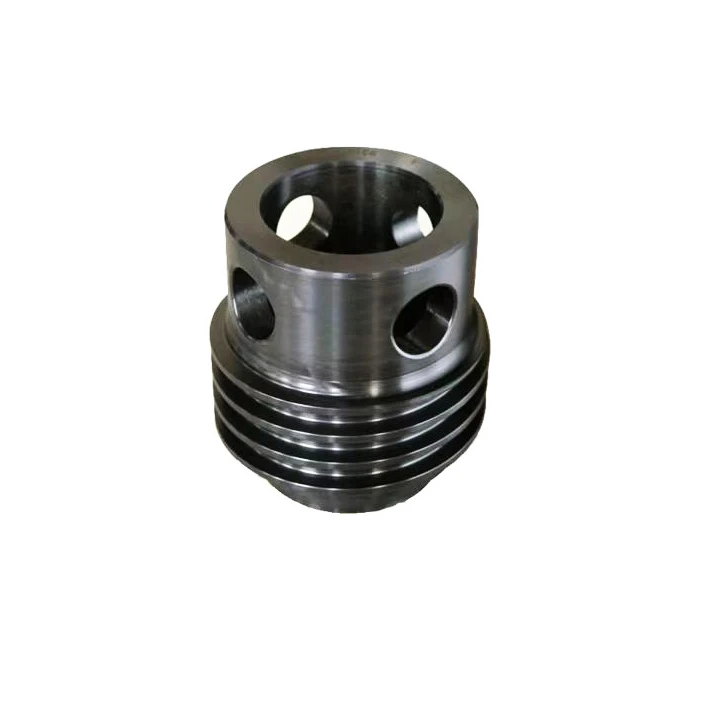

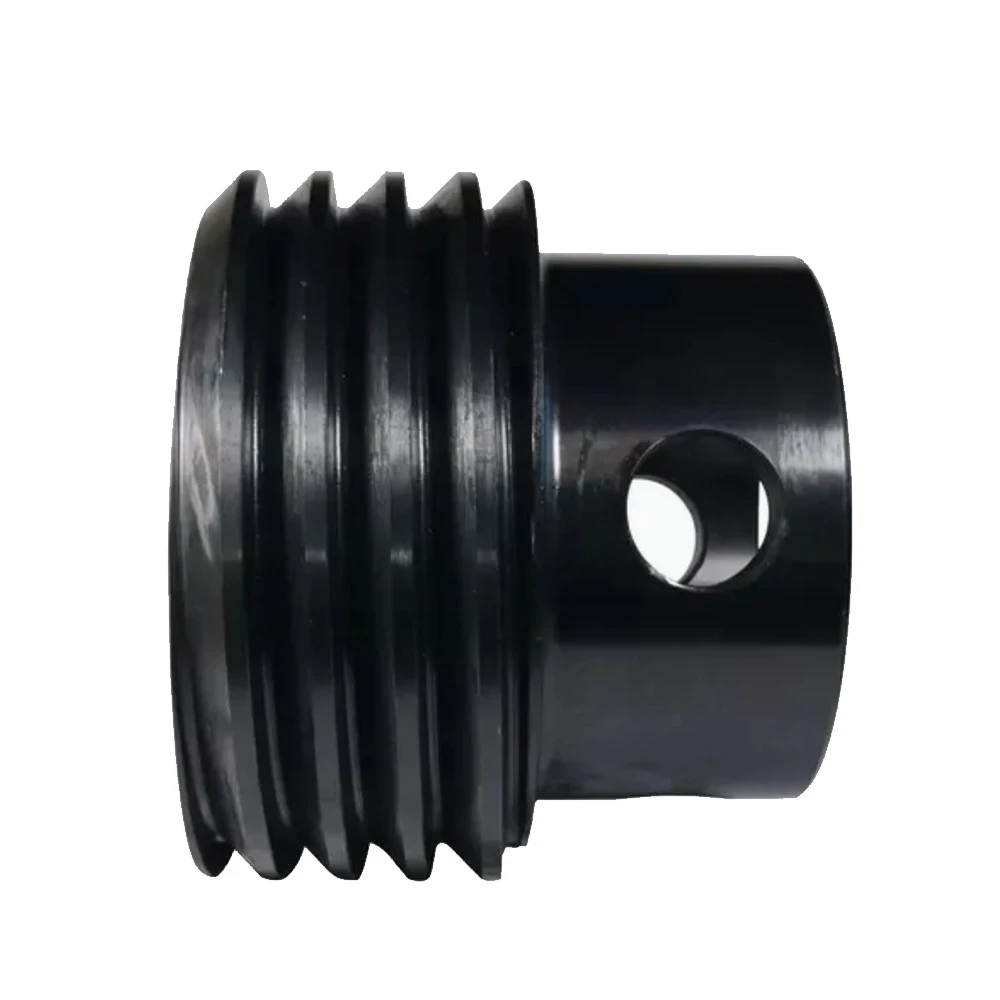

قطع غيار صمام غطاء رأس الأسطوانة لمضخة الطين القياسية لحقل النفط الغطاء

استفسر الآن

تحميل كتالوج

وصف المنتج

غطاء صمام مضخة الطين متوفر في أنماط لوحة مقببة ومسطحة، يتم تركيبه على الجزء العلوي من الأسطوانة الهيدروليكية لإغلاق فتحة غرفة الصمام، وتثبيت صمام التفريغ وتوسيطه بشكل فعال. يتم تثبيته بإحكام بواسطة مسامير متعددة ومجهز بأجزاء مانعة للتسرب احترافية لمنع تسرب السائل، ويحتوي بأمان على الضغط العالي داخل صندوق الصمام. يتيح هذا التصميم الهيكلي إجراء فحص روتيني مريح واستبدال سريع للصمامات والزنبركات ومقاعد الصمامات، مما يقلل بشكل كبير من وقت التوقف عن الصيانة بشكل عام مقارنة بصناديق الصمامات المدمجة التقليدية. غطاء الصمام الفارغ مصنوع من سبائك الفولاذ 35CrMo ويتم تكريره حرارياً لتحقيق صلابة تتراوح بين 241-285 HB. تتوفر إصدارات الخيوط المترية والبوصة، مع اختلاف مواصفات فتحة الخيط فقط بينما تظل جميع الأبعاد الأخرى عالمية بالكامل. يتم تصنيع جميع المكونات النهائية لسائل مضخة الطين من سبائك الفولاذ AISI 8620 أو AISI 4135 عالية الجودة، وتمت معالجتها بمعالجة حرارية احترافية وتصلب داخلي لتعزيز المتانة. يخضع كل جزء لتصنيع دقيق واختبار صارم غير مدمر (NDT) لضمان أداء خدمة طويل الأمد مقاوم للتآكل. تم تصميم غطاء الصمام بمعدلات ضغط 5000 رطل لكل بوصة مربعة و7500 رطل لكل بوصة مربعة و10000 رطل لكل بوصة مربعة للتكيف مع متطلبات العمل المختلفة. يتم أيضًا تقديم مطروقات مخصصة من سبائك 35CrMo و40CrMoMn، تعتمد معالجة الصهر وإزالة الأكسدة الثانوية للحصول على درجة نقاء عالية وخصائص ميكانيكية فائقة، ويتم تصنيعها وفقًا لمعايير JB/TQ252-81. نحن نقدم مجموعة كاملة من قطع غيار نهاية سائل مضخة الطين ونهاية الطاقة، بما في ذلك رأس الأسطوانة، وغطاء قفل الصمام، والحلقات الملولبة، والمقابس، وأدلة الصمامات العلوية والسفلية، وأقفال البطانة، وألواح التآكل والملحقات الأخرى ذات الصلة.

تتميز أجزاء مضخة الطين لدينا بقابلية تبادل قوية ويمكن أن تتطابق تمامًا وتستبدل المكونات لـ 3NB، وF-series، وPZ-series، وHBRS، وBOMCO، وEMSCO، وNOV P-series، وIDECO وغيرها من العلامات التجارية المشهورة عالميًا لمضخات الطين.

مزايا المنتج

1. المتانة الهيكلية الفائقة ومقاومة التعب مصنوعة من سبائك الصلب عالية القوة مع التكرير الحراري الاحترافي ومعالجة التصلب الداخلي. يقاوم غطاء الصمام بشكل فعال تأثير الضغط الدوري، ويمنع تآكل السطح وتآكل الخيط، ويحافظ على الأداء المستقر في ظل ظروف العمل ذات الضغط العالي على المدى الطويل.

2. توافق درجة الضغط المتعدد مصمم لمستويات ضغط 5000 رطل لكل بوصة مربعة و7500 رطل لكل بوصة مربعة و10000 رطل لكل بوصة مربعة، مما يغطي سيناريوهات الحفر القياسية وعالية الضغط لكل من عمليات الحفر البرية والبحرية.

3. تصميم صيانة فعال، الهيكل المعياري المقبب والمسطح يتيح التفكيك السريع والفحص اليومي المريح والاستبدال السريع لمكونات الصمام الداخلي. إنه يوفر وقت الصيانة بشكل كبير ويقلل من وقت توقف المعدات مقارنة بهياكل صندوق الصمامات المدمجة.

4. ختم موثوق ومراقبة صارمة للجودة تم تصنيعها بآلات دقيقة وتم التحقق منها عن طريق الاختبار غير المدمر (NDT). يضمن التحكم الصارم في تحمل الأبعاد وملحقات الختم المطابقة عدم التسرب وتشغيل آمن ومستقر للضغط العالي.

5. قابلية التبادل العالمية القوية متوفرة بمواصفات الخيوط المترية والبوصة. قابلة للتبديل بالكامل مع الأجزاء الأصلية لنماذج مضخات الطين السائدة بما في ذلك 3NB، وسلسلة F، وسلسلة PZ، وBOMCO، وEMSCO، وNOV، وIDECO دون أي تعديل.

6. خيارات المواد المخصصة عالية النقاء تعتبر مواد السبائك الثانوية المصهورة والمزيلة للأكسدة 35CrMo و40CrMoMn اختيارية، مما يوفر درجة نقاء أعلى وصلابة أفضل وأداء ميكانيكي أقوى لبيئات العمل الشاقة وعالية التآكل.

المواصفات الفنية

العلامة التجارية	نماذج متوافقة
بومكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700
لانشي	3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
كينغتشو	SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600
هونغوا	3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL
دريلميك	7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600
إمسكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200
IDECO	تي-500، تي-800، تي-1000، تي-1300، تي-1600
جاردنر دنفر	PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
وطني	7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A
أويلويل	A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT
إليس ويليامز	W-440-LP، E-447، E-2200، W446، W440
السلسلة الروسية	8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310

التطبيقات

قطع غيار مضخة طين الحفر البحرية

أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة

أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض

قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
