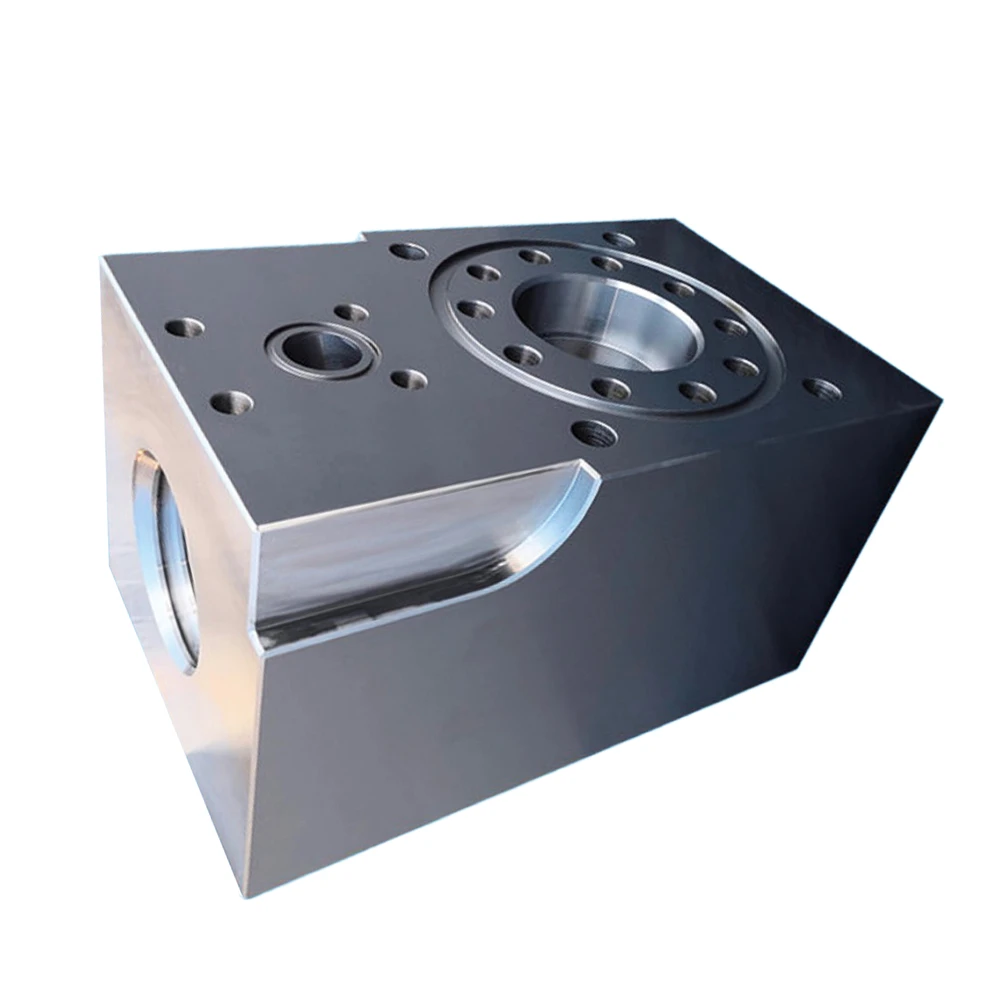

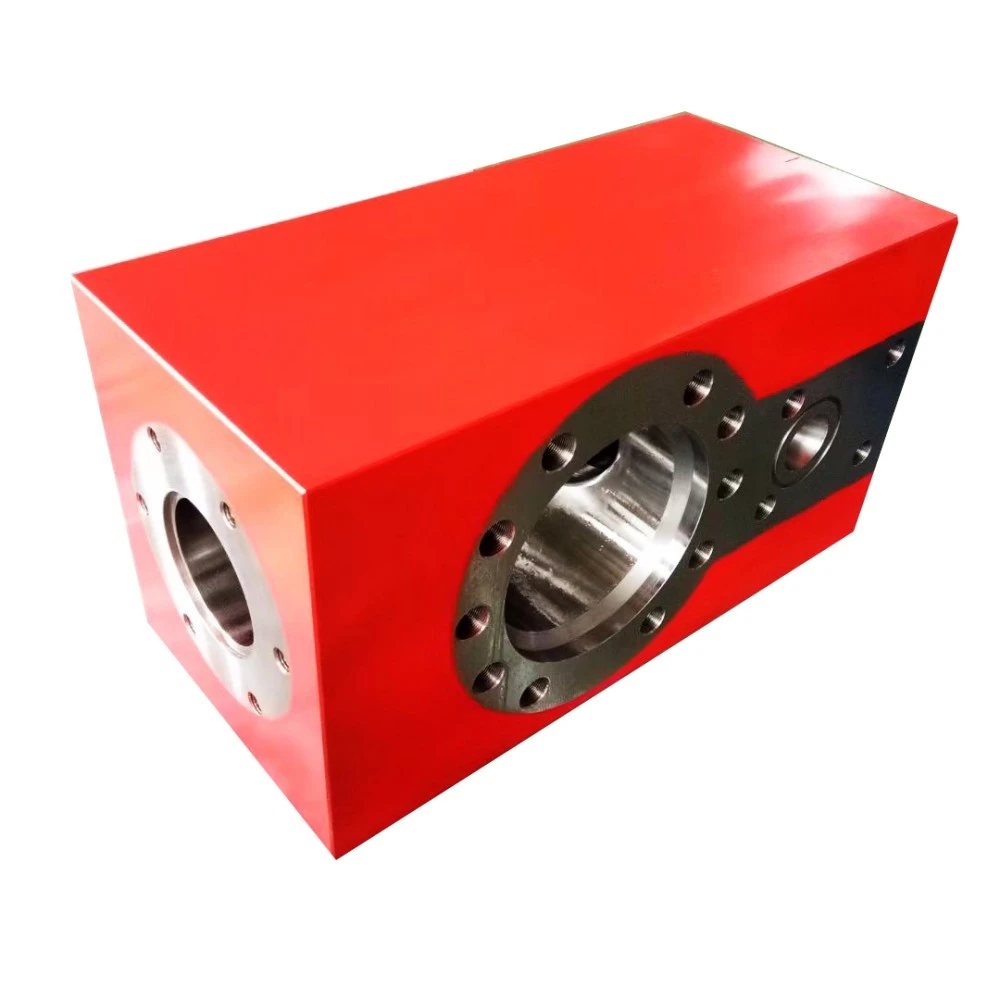

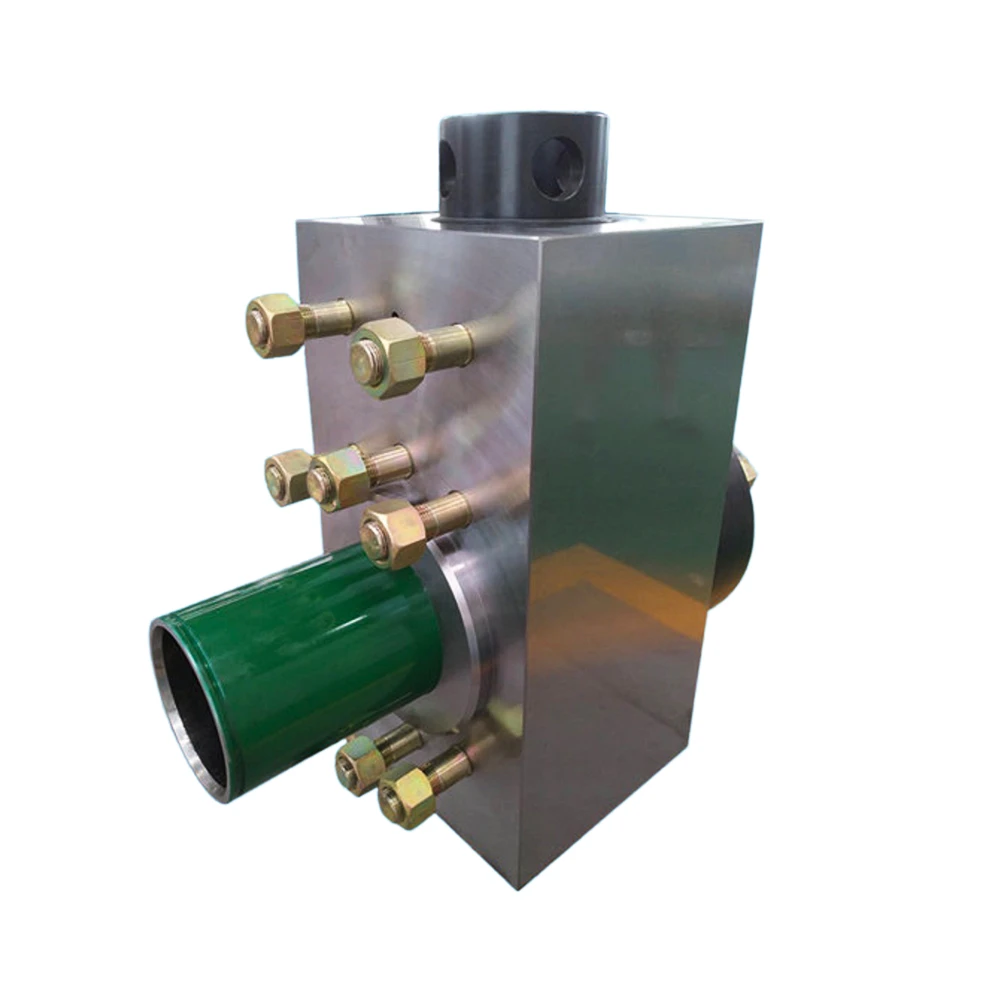

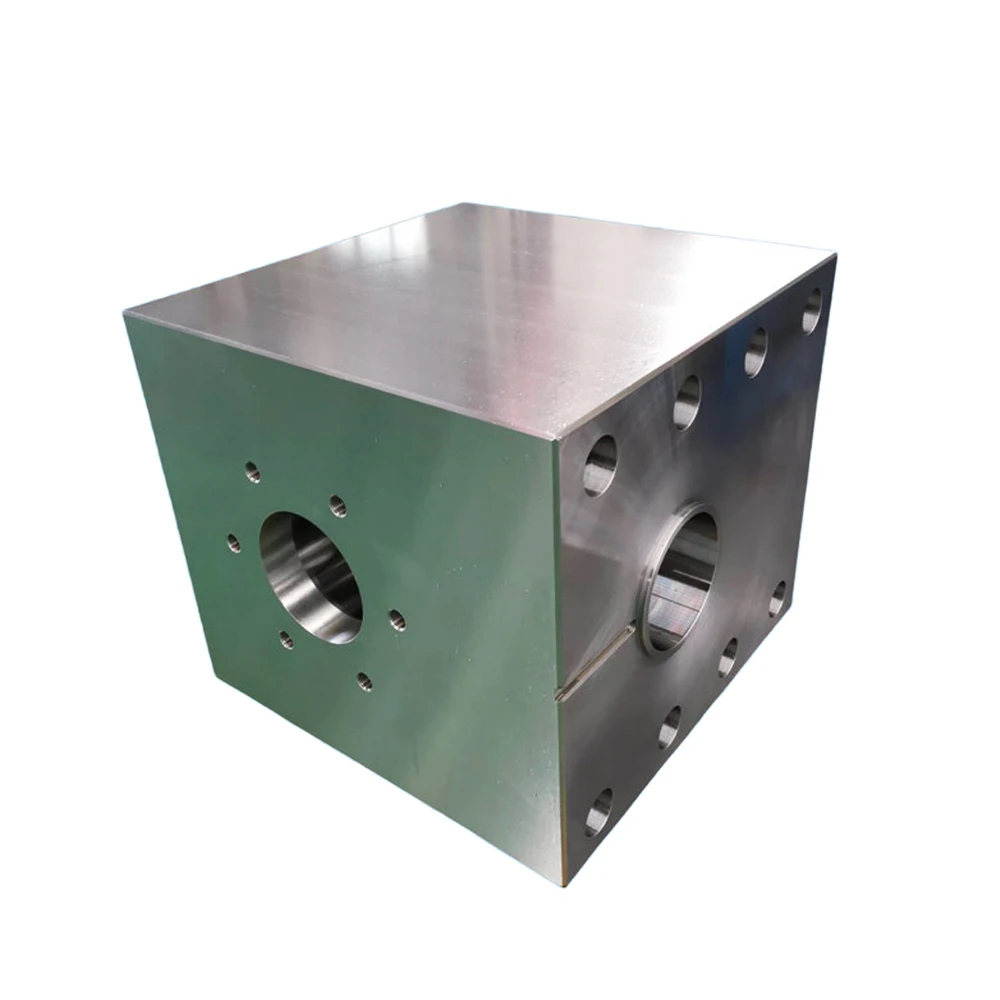

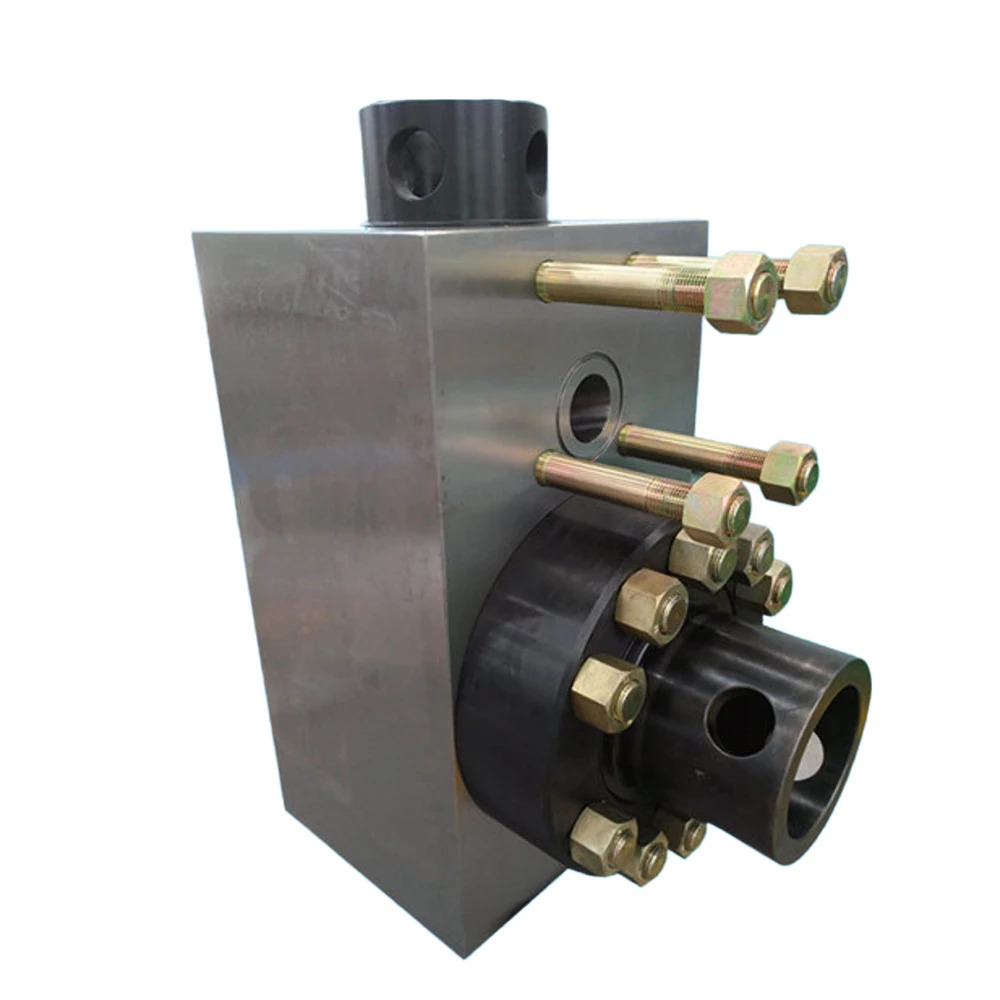

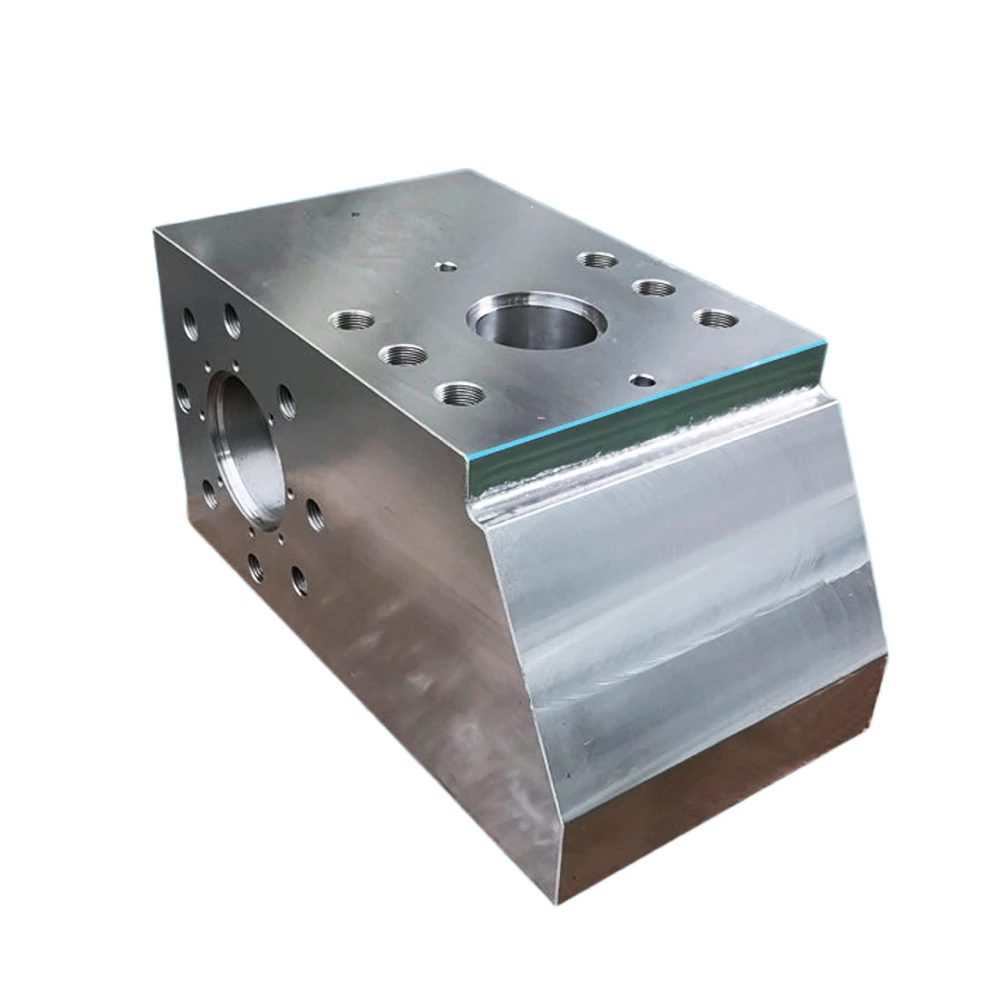

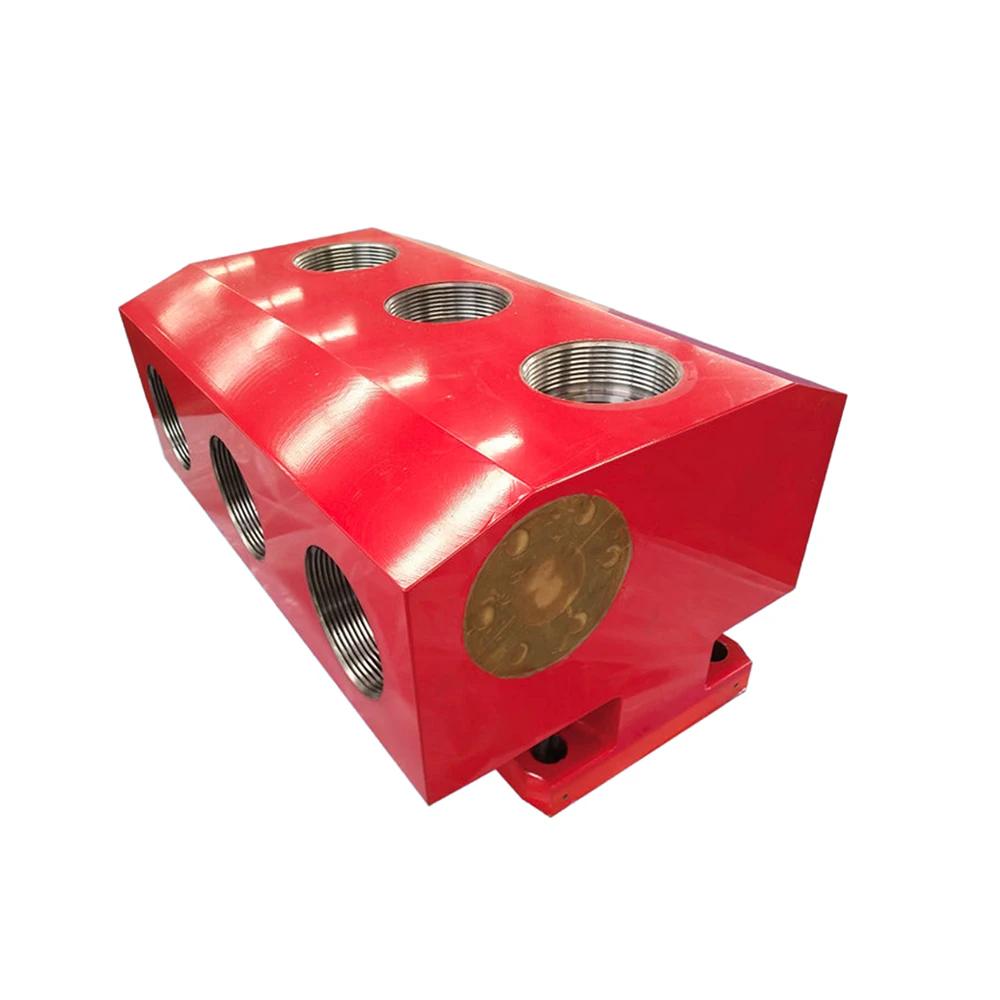

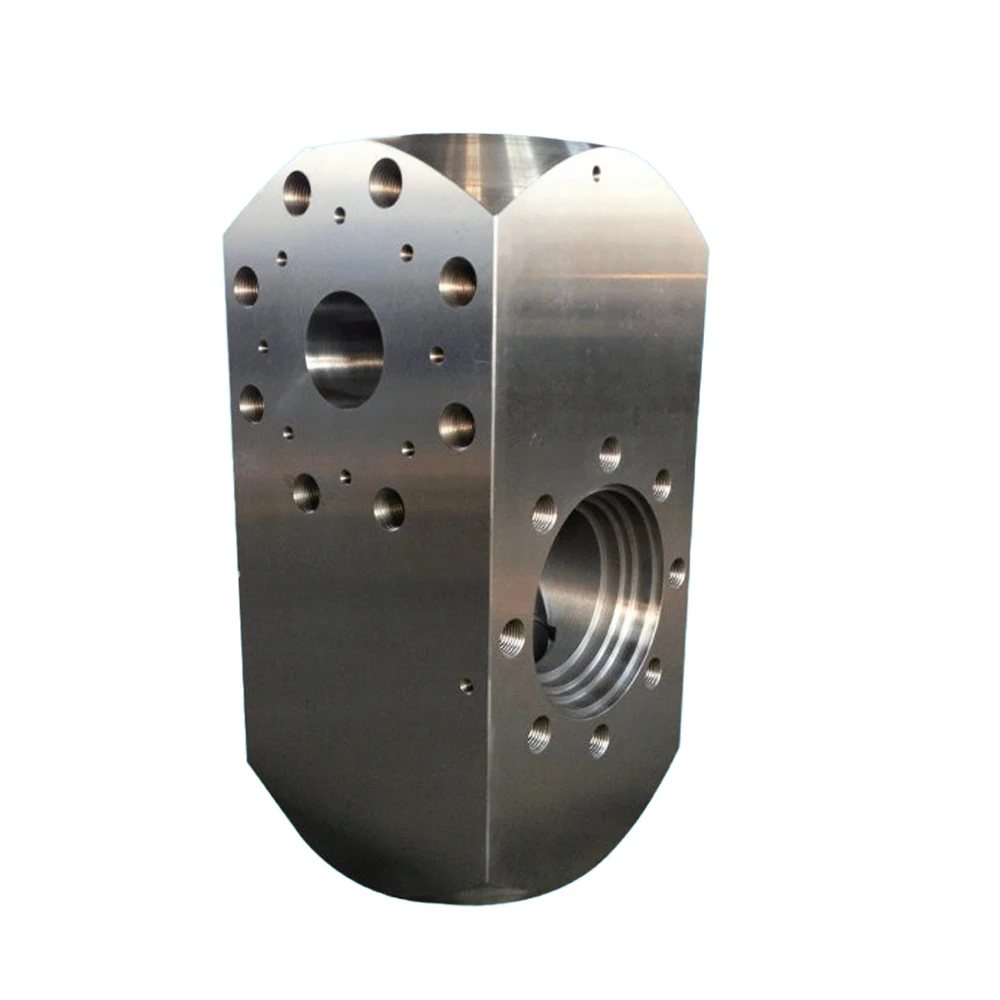

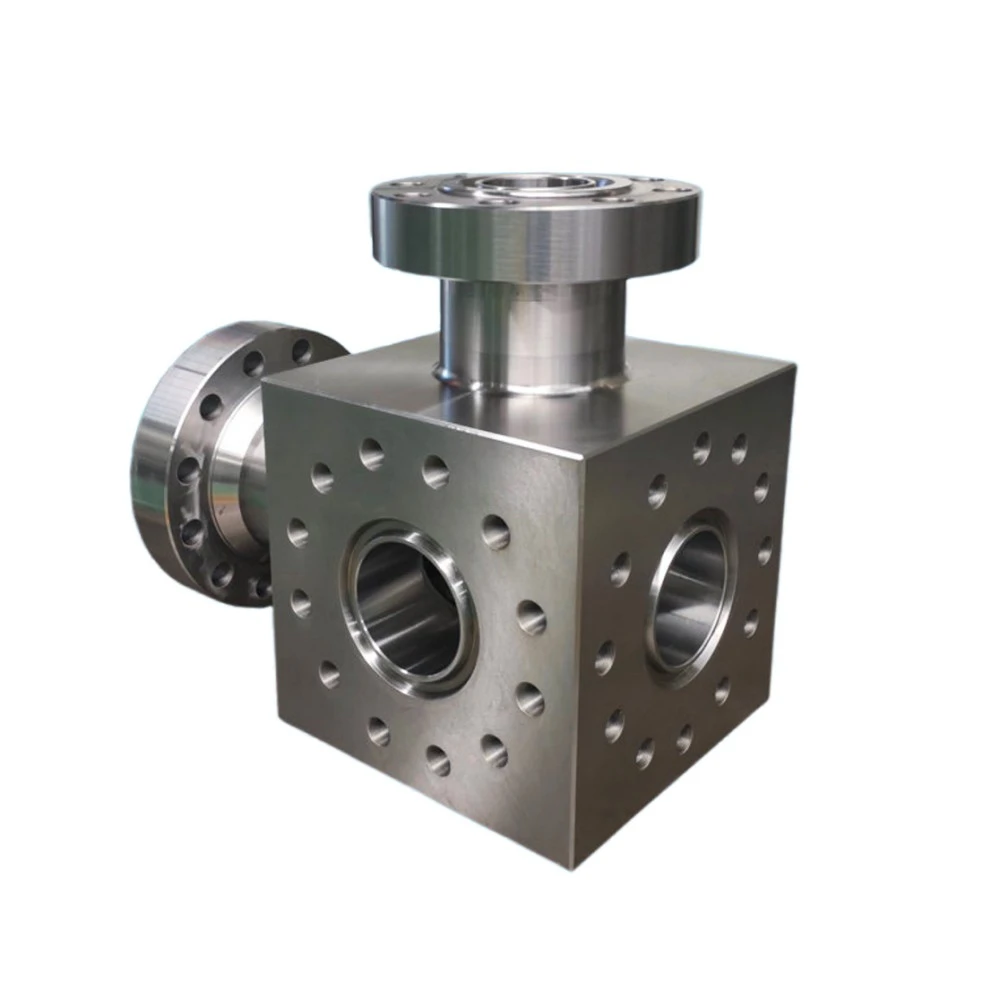

الأسطوانة الهيدروليكية لمضخة الطين (صندوق الصمام)

إن الأسطوانة الهيدروليكية لمضخة الطين، والمعروفة أيضًا باسم صندوق الصمام، هي المكون الأساسي الذي يحمل الضغط في نهاية مائع مضخة الطين. يعمل كغرفة محكمة الغلق لحركة المكبس الترددية، فهو يتحمل بشكل مباشر تأثير الضغط المستمر والتآكل الناتج عن طين الحفر المحمل بالرمال عالي الضغط، مع توفير معايير تركيب عالية الدقة للبطانات وتجميعات الصمامات والأجزاء الأساسية الأخرى. تحدد جودتها بشكل مباشر مقاومة الضغط واستقرار التشغيل وكفاءة العمل لمضخة الطين بأكملها.

استفسر الآن

تحميل كتالوج

وصف المنتج

تم تصنيعها بالتوافق الصارم مع معايير معدات الحفر الدولية API Spec 7K، الأسطوانات الهيدروليكية لدينا متوافقة بدقة مع نماذج مضخات الطين السائدة بما في ذلك سلسلة F وسلسلة 3NB مع تنوع رائع. تم تصنيع المنتج بشكل متكامل من مواد متميزة مثل الفولاذ الكربوني 45# وسبائك الفولاذ عالية القوة 42CrMo، والتي تقضي بشكل أساسي على عيوب المواد الداخلية مثل المسامية والرخاوة. إلى جانب المعالجة الحرارية متعددة المراحل وإجراءات التصنيع الدقيقة المتعددة، تتميز الأسطوانة ببنية كثيفة ومقاومة ممتازة للصدمات والتعب.

الأسطوانات الهيدروليكية الثلاثة المجهزة بكل مضخة قابلة للتبديل بالكامل، مما يبسط بشكل كبير الصيانة في الموقع وإدارة قطع الغيار. يتم تشكيل المواضع الحرجة بما في ذلك سن المنشار المخروطي لرأس الأسطوانة، وجميع الثقوب الملولبة وأسطح المفاصل المنحنية للتجويف الداخلي بشكل متقن لضمان دقة التجميع واستقرار الختم. يمكن تقوية الجدار الداخلي عن طريق التبريد، أو النيترة، أو تسطيح السبائك الصلبة أو عمليات طلاء السيراميك، متبوعة بالشحذ الدقيق. يحقق المنتج النهائي خشونة سطح ≥Ra0.2μm مع أقصى صلابة تصل إلى HRC65، مما يقاوم بشكل فعال التآكل والتآكل الناجم عن الطين المحتوي على الرمال للخدمة طويلة المدى في مختلف بيئات الحفر القاسية ذات الضغط العالي.

مزايا المنتج الأساسية

متوافق مع المعايير الدولية والتوافق على نطاق واسع

تم إنتاجها بالكامل بما يتماشى مع معايير API Spec 7K، وتتوافق تمامًا مع مضخات الطين السائدة مثل سلسلة F وسلسلة 3NB، وتعمل كبديل موثوق من OEM لأجزاء المعدات الأصلية.

تزوير متكامل وأداء المواد المتفوق

من خلال اعتماد تكنولوجيا الحدادة المتكاملة من قطعة واحدة والمواد الخام الممتازة بما في ذلك الفولاذ الكربوني 45# وسبائك الفولاذ 42CrMo، تتجنب الأسطوانة عيوب الصب الشائعة، وتتميز بهيكل مدمج موحد ومقاومة رائعة للصدمات والتعب والتشقق والتشوه.

تقوية متعددة الطبقات ومقاومة عالية للتآكل والتآكل

يمكن تقوية الجدار الداخلي من خلال النيترة، أو التبريد، أو تسطيح السبائك أو طلاء السيراميك، مقترنًا بشحذ دقيق للحصول على تشطيب سطحي فائق النعومة. مع الصلابة التي تصل إلى HRC65، فإنها تتحمل التنظيف طويل الأمد لطين الرمل عالي الضغط وتطيل عمر الخدمة بشكل كبير.

تصنيع آلي دقيق بالكامل من أجل الختم والتجميع المستقر

تتم معالجة المناطق الرئيسية مثل سن المنشار المخروطي لرأس الأسطوانة، وفتحات المسامير، وأسطح التجويف الداخلي بدقة لتحقيق تركيب محكم، ومنع تسرب الطين وانخفاض الضغط وضمان التشغيل المستقر في ظل ظروف العمل ذات الضغط العالي.

إمكانية التبديل الكاملة لسهولة الصيانة

جميع الأسطوانات الثلاثة الموجودة في مضخة واحدة قابلة للتبديل بشكل كامل دون مطابقة الطراز الحصري، مما يقلل تكاليف مخزون قطع الغيار ويبسط عملية التفكيك والإصلاح والاستبدال لتقليل خسائر وقت توقف المضخة.

معالجة مقاومة الضغط العالي لظروف العمل القاسية

مع التقوية الحرارية متعددة المراحل، تتميز الأسطوانة بمقاومة رائعة للضغط، ومناسبة لعمليات حقول النفط القاسية بما في ذلك الحفر عالي الضغط وحفر الآبار العميقة وخدمة الطين ذات المحتوى العالي من الرمال مع أداء مستقر وموثوق.

المواصفات الفنية

العلامة التجارية	نماذج متوافقة
بومكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700
لانشي	3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
كينغتشو	SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600
هونغوا	3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL
دريلميك	7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600
إمسكو	F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200
IDECO	تي-500، تي-800، تي-1000، تي-1300، تي-1600
جاردنر دنفر	PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
وطني	7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A
أويلويل	A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT
إليس ويليامز	W-440-LP، E-447، E-2200، W446، W440
السلسلة الروسية	8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310

التطبيقات

قطع غيار مضخة طين الحفر البحرية

أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة

أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض

قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
