الأجزاء الطرفية للسوائل
يعد مُخمد النبض أحد الملحقات الحيوية المثبتة على خط التفريغ (أو في بعض الأحيان الشفط) لمضخات الطين في أنظمة الحفر. وتتمثل وظيفتها الأساسية في تقليل النبضات الناتجة عن الحركة الترددية للمضخة (على سبيل المثال، ثلاثية، مزدوجة)، وبالتالي تسهيل تدفق السوائل واستقرار الضغط.
وصف المنتج
يعد مُخمد النبض أحد الملحقات الحيوية المثبتة على خط التفريغ (أو في بعض الأحيان الشفط) لمضخات الطين في أنظمة الحفر. وتتمثل وظيفتها الأساسية في تقليل النبضات الناتجة عن الحركة الترددية للمضخة (على سبيل المثال، ثلاثية، مزدوجة)، وبالتالي تسهيل تدفق السوائل واستقرار الضغط.
مبدأ العمل
يوجد داخل حجرته الأسطوانية مثانة مرنة أو غشاء، مشحون مسبقًا بالغاز (مثل النيتروجين). عندما تولد المضخة ارتفاعًا في الضغط المرتفع، فإنها تضغط على المثانة، وتمتص الطاقة الزائدة للحظات.
ومع انخفاض الضغط، تقوم المثانة بتحرير السائل المخزن مرة أخرى إلى الخط، مما يضمن تدفقًا أكثر توازنًا واتساقًا.
معلمات المنتج
نوع المرطب وميزات التصميم وأفضل حالات الاستخدام
المثانة / الحجاب الحاجز: الأكثر شيوعًا؛ غلاف سائل مفصول بالغاز. مثالية لخطوط التفريغ.
وعاء الضغط: صغير الحجم، ولا يحتوي على أجزاء متحركة، ومناسب لتطبيقات الضغط العالي جدًا، ولكنه أقل فعالية بشكل عام.
الشفط مقابل التفريغ: يوفر المرونة في تخفيف النبضات على جانبي المضخة.
تشمل التصاميم النموذجية ما يلي:
الجسم، الغطاء، المثانة/الحجاب الحاجز، صمام الشحن المسبق
مقياس الضغط، صمام النزيف، صمام الفحص أو التنفيس
مناسبة لمضخات الطين عبر مجموعة واسعة من النماذج.
المعلمات التقنية الرئيسية
تصنيف الضغط: ما يصل إلى 5000-7500 رطل لكل بوصة مربعة (حسب الطراز، على سبيل المثال، KB20 وما إلى ذلك)
توافق السوائل: الطين القياسي؛ خيارات المثانة المقاومة للطين القائمة على الزيت
النماذج المتوفرة: KB10، KB20، KB45، KB75، PD-45، PD-55، إلخ.
المكونات المتضمنة: المثانة/الحجاب الحاجز، ومقياس الضغط، وصمام النزف، والإسكان
الصيانة: مثانة قابلة للاستبدال ميدانيًا؛ إجراء سهل للشحن المسبق
مزايا المنتج
يقلل من التآكل والتمزق
يقلل من الضغط والتعب على المكونات النهائية مثل البطانات والصمامات والأنابيب والتجهيزات. من خلال تقليل النبضات في مكونات النظام مثل المنظمات والملفات اللولبية وأجهزة الاستشعار وما إلى ذلك، ستعمل المضخة على تقليل التآكل وإطالة عمر الخدمة.
يعزز كفاءة الحفر
يؤدي الضغط والتدفق المتسقان إلى عمليات أكثر سلاسة وربما تحسين معدل الاختراق.
يقلل من الضوضاء والاهتزاز
يخفف النبضات لخلق بيئة عمل أكثر هدوءًا وأمانًا.
يمنع طفرات الضغط
يخفف من الزيادات المفاجئة، على غرار المطرقة المائية التي تحمي سلامة النظام الخاص بك وسلامة معدات منطقة الطاقة.
الاستجابة السريعة
يعمل كممتص للصدمات، ويستجيب على الفور لتقلبات الضغط لتحقيق استقرار النظام.

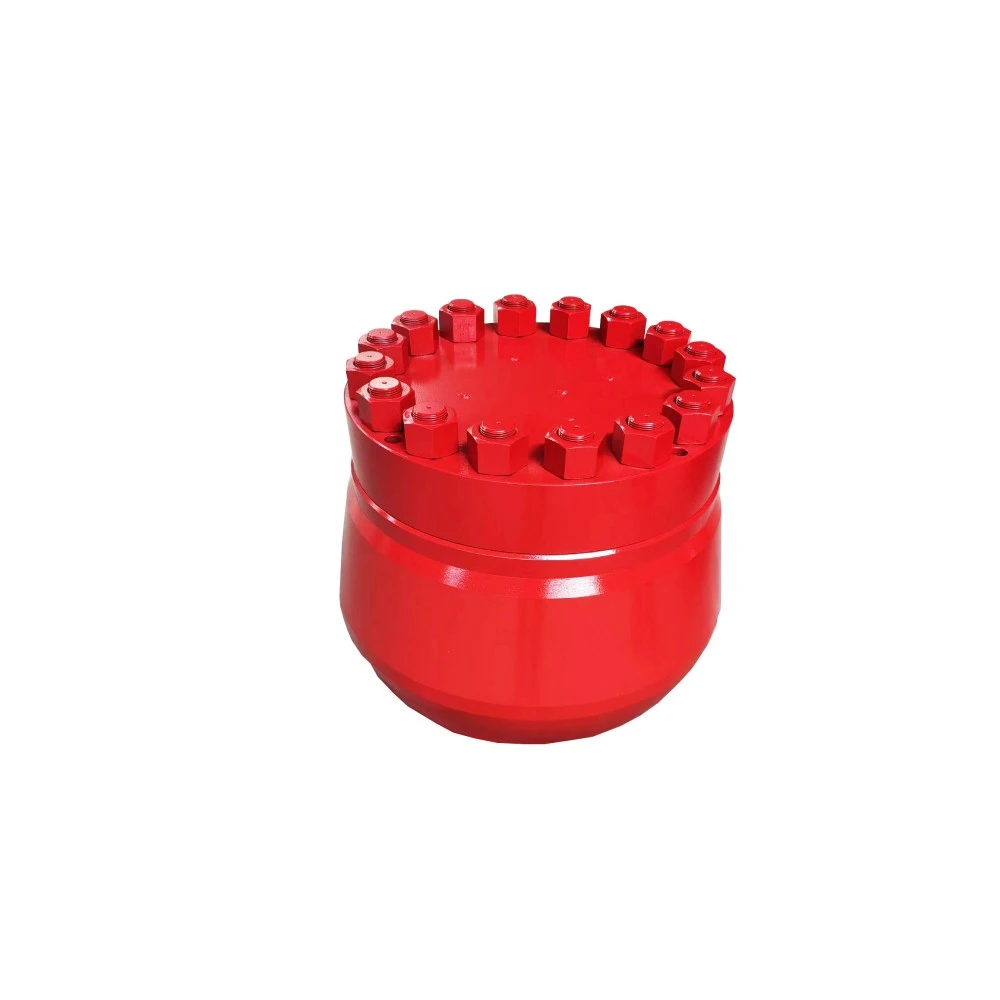

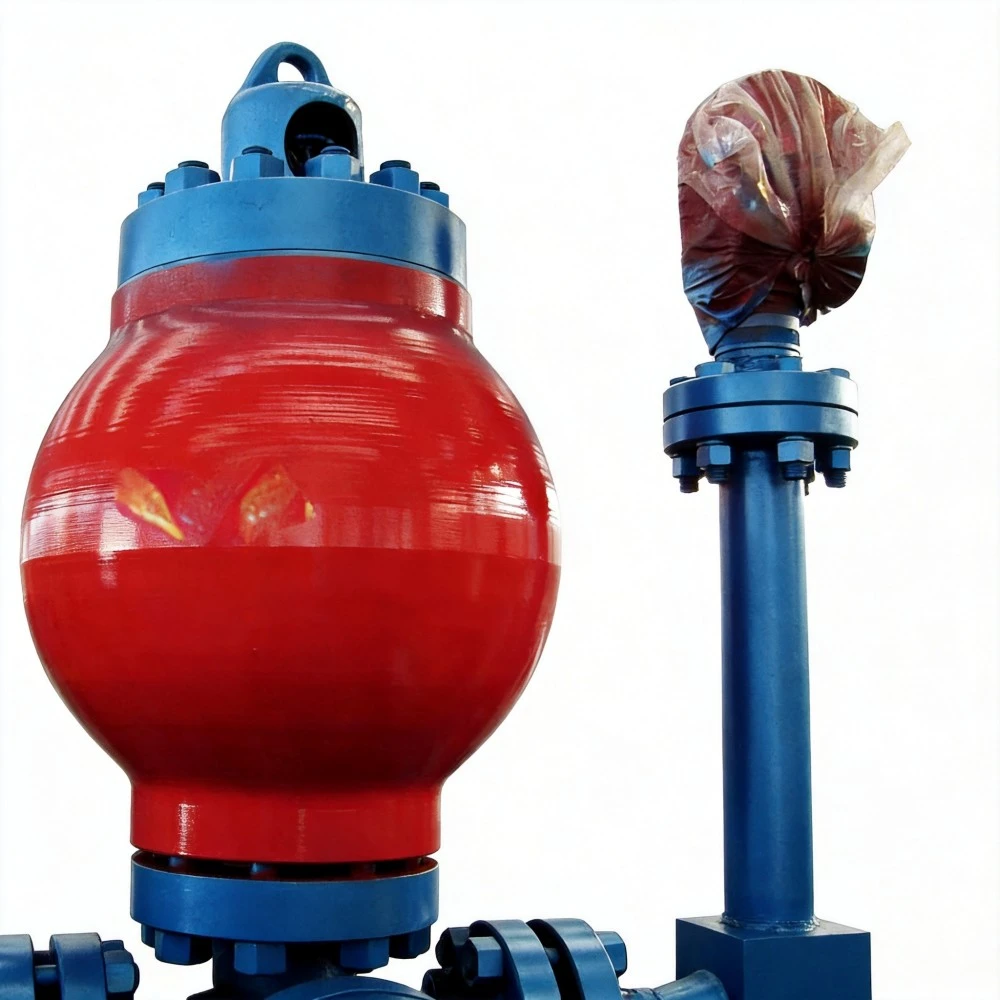

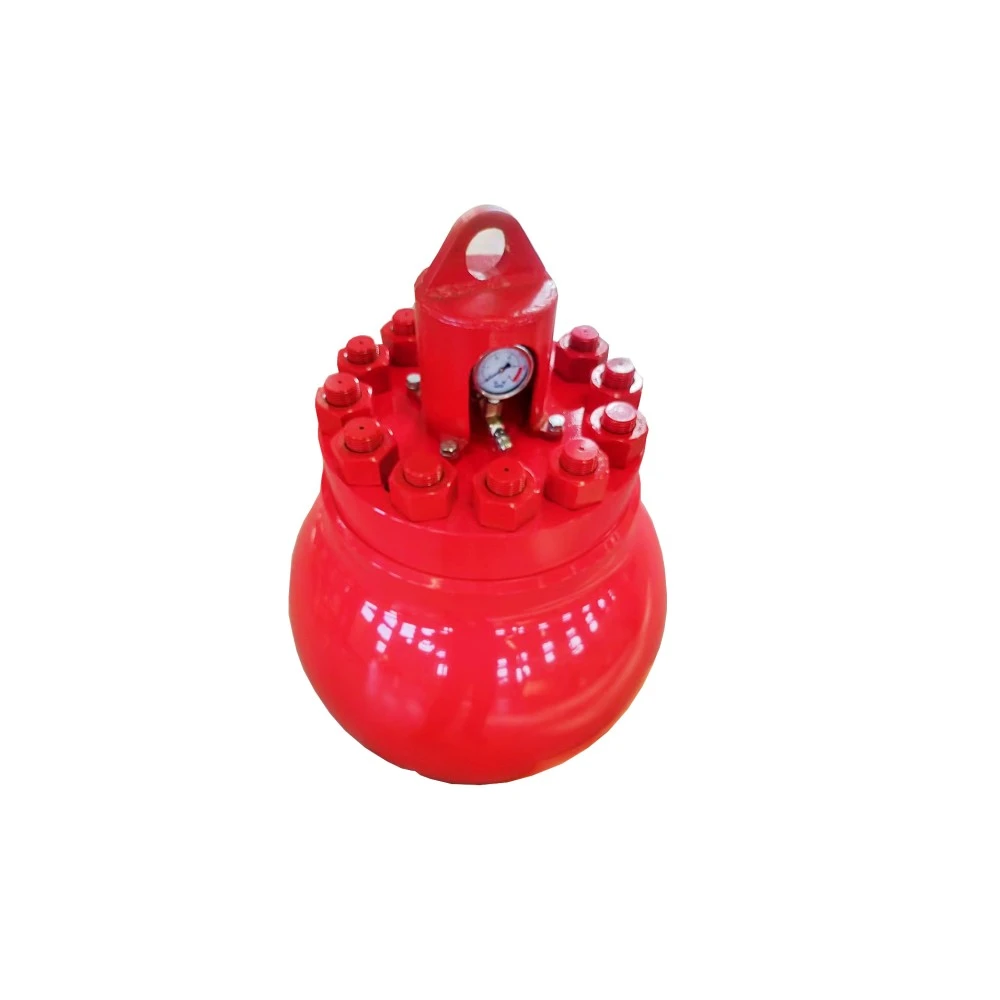

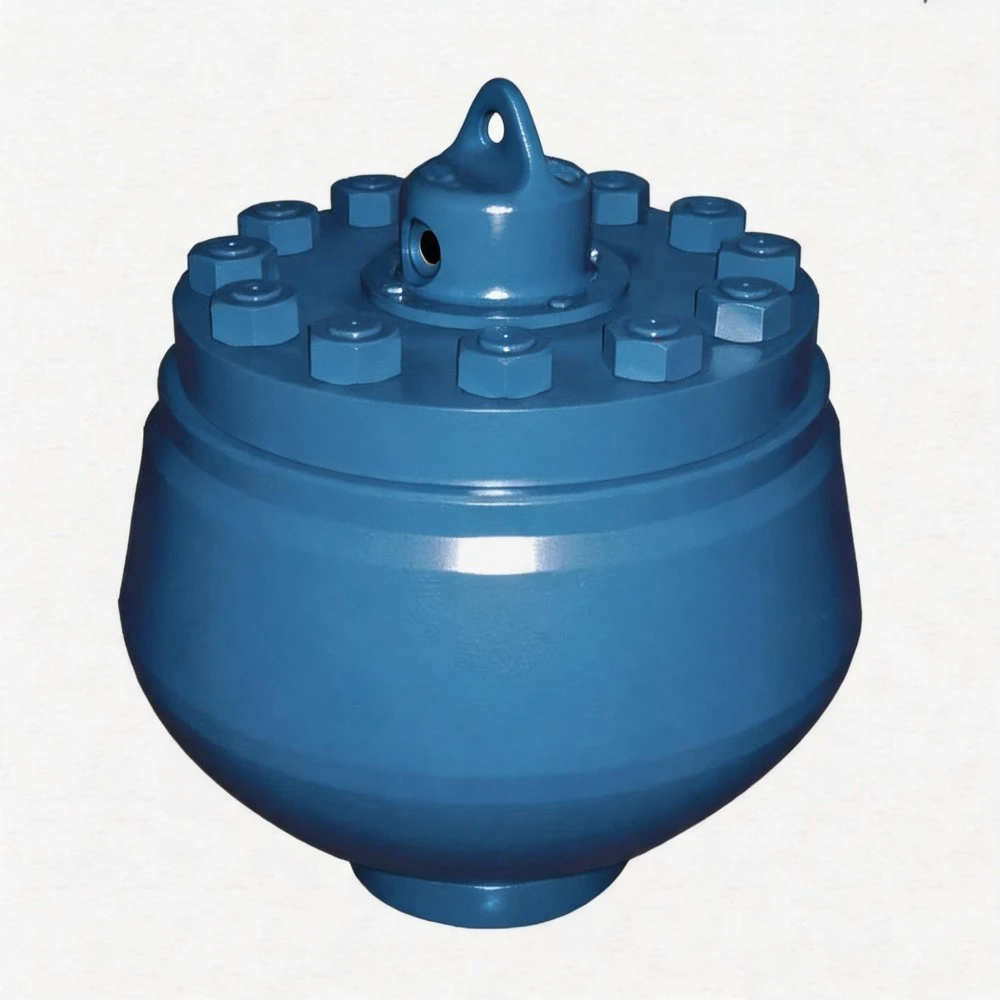

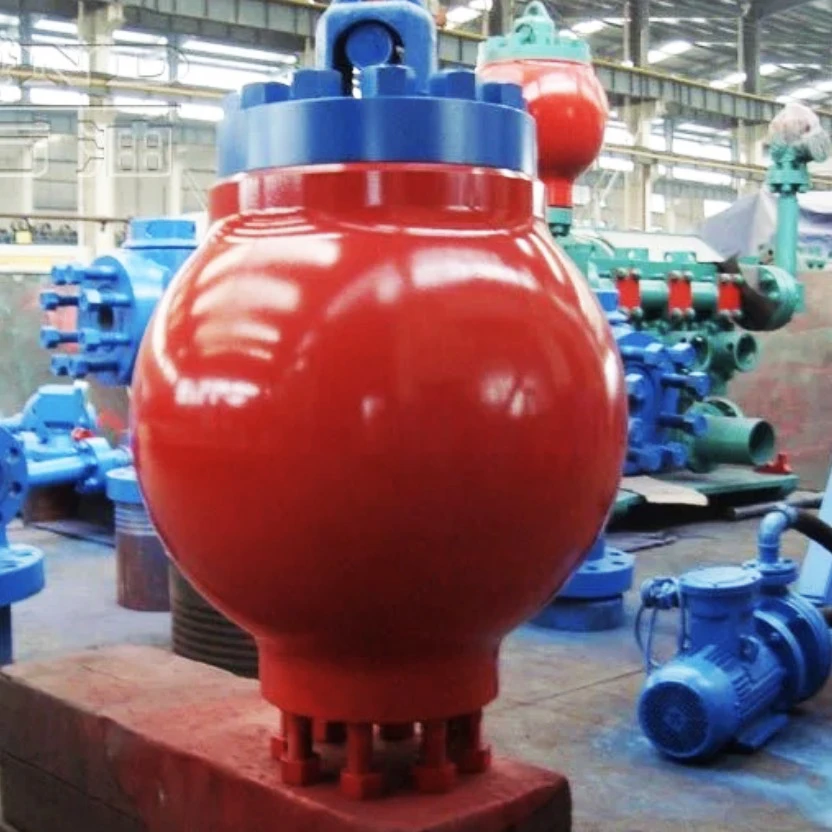

السمات الهيكلية لمرطب النبض الكروي
مخمد النبض والوسادة الهوائية عبارة عن تراكم مزود بشحن مسبق ثابت يمتص صدمات النظام مع تقليل النبضات واهتزازات الأنابيب والمطرقة المائية وتقلبات الضغط.

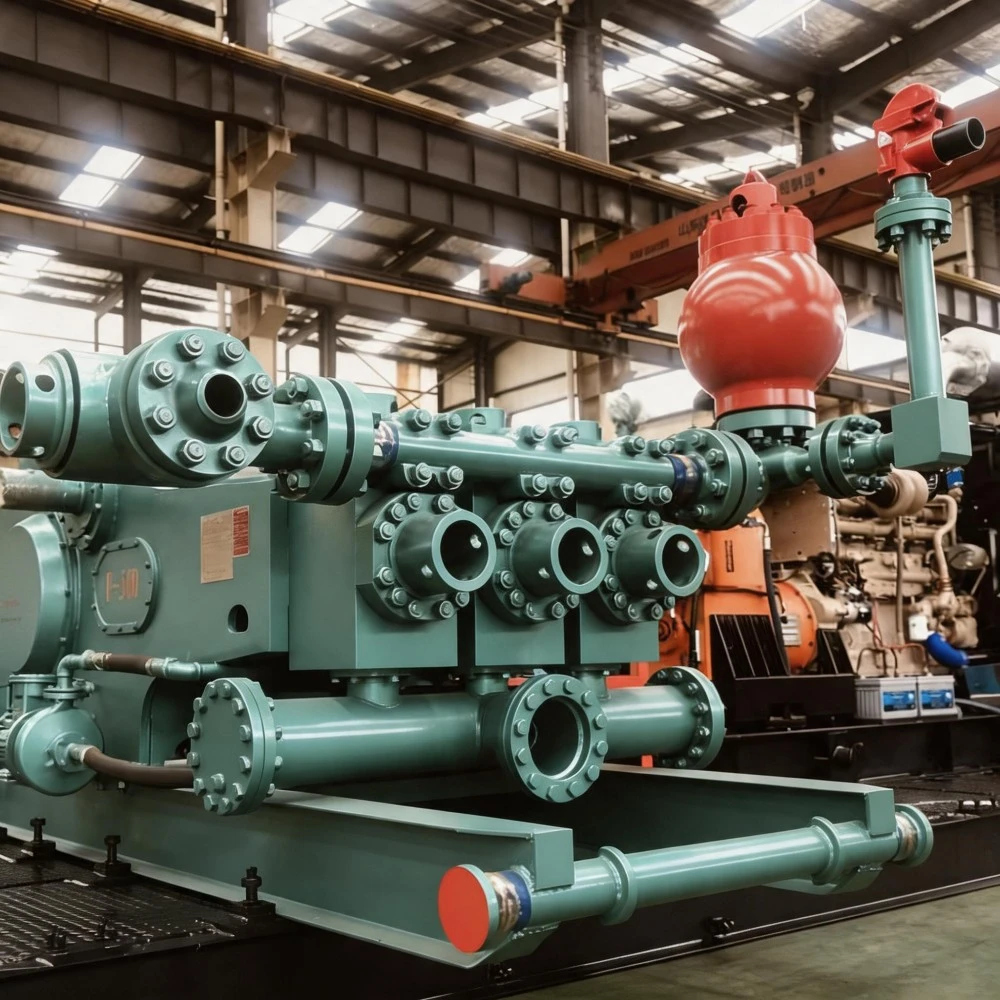

يتم توصيل مخمدات النبض مباشرة بمجمع التفريغ أو يتم تركيبها مباشرة أسفل المضخة.
نحن نقدم مجموعة واسعة من مخمدات النبض الكروية والأكياس الهوائية للحفر والإنتاج.
تتراوح أحجام الحجم من 10 جالونًا إلى 20 جالونًا ويتراوح الضغط من 3000 رطل لكل بوصة مربعة إلى 7500 رطل لكل بوصة مربعة.
تم تصنيع جسم مخمد النبض الكروي من قطعة واحدة من الفولاذ المطروق، مما يلغي احتمالية فشل كلال اللحام.
وهي قابلة للتبديل مع مخمدات Hydril Series "K"، ومخمدات Emsco Series "PD" ومخمدات Bomco Series "KB".
جسم الصمام المطروق من قطعة واحدة (بدون لحام محيطي)، مما يجعل جسم الصمام أقوى والسطح الداخلي أكثر سلاسة.
يتم تشكيل السطح الداخلي لتسهيل حركة الحجاب الحاجز.
الألواح العلوية والسفلية القابلة للاستبدال ميدانيًا.
اتصال اللوحة الأساسية لتلبية متطلبات تطبيق العملاء.
تتوفر الأغشية في مجموعة متنوعة من المواد لتناسب متطلبات التطبيق.
نقاط قوة الشركة
بناء موثوق لحقول النفط: المواضع مصنوعة من اليوريثان المقاوم للطين المعتمد على الزيت (على سبيل المثال، Patriot™)، مما يضمن عمر خدمة طويل.
معتمد من API / ASME: متوفر بختم ASME-U أو مصمم وفقًا لمعايير API الصارمة للاستخدام الداخلي والخارجي.
تصميم يمكن صيانته ميدانيًا: سهولة الشحن المسبق وصيانة المثانة واستبدال الأجزاء مما يؤدي إلى تقليل وقت التوقف عن العمل.
تطبيق واسع: متوافق مع الماركات والنماذج الرئيسية لمضخات الطين - مثالية لكل من التركيبات الجديدة والتعديلات التحديثية.
المواد المتقدمة: مواد المثانة عالية الجودة (NBR، HNBR، FKM) مصممة لتناسب كيمياء السوائل والظروف الحرارية المختلفة.

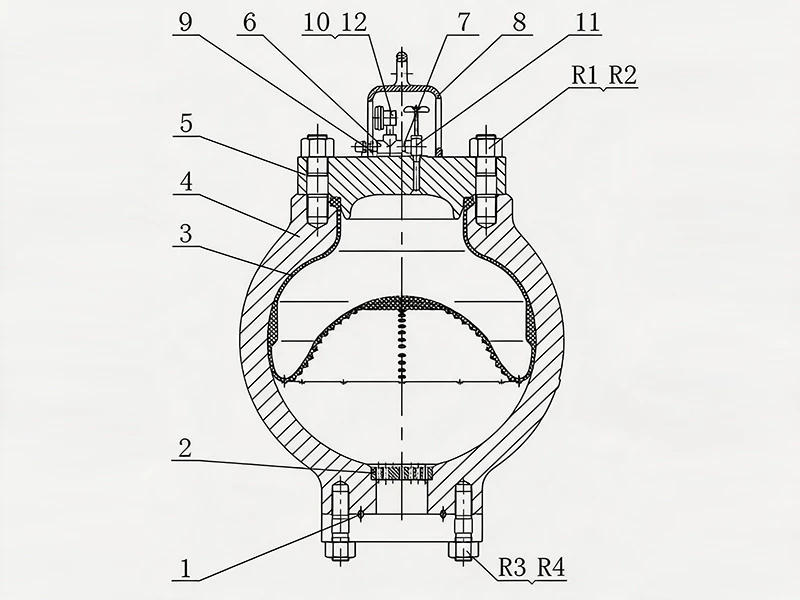

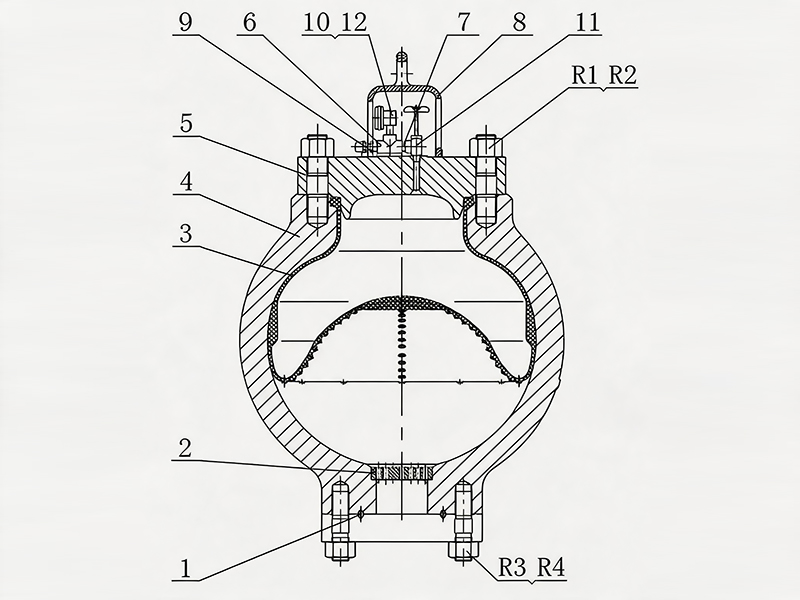

النبض قائمة أجزاء تجميع المخمد (مرتبطة بأرقام المخطط)
تتوافق الأرقام الموجودة في الرسم البياني مع الجدول أدناه لسهولة التركيب والصيانة والاتصال.
|
لا. |
الإنجليزية |
الروسية |
|
1 |
حلقة دعم |
مجموعة كاملة من الأقمار الصناعية |
|
2 |
المكونات السفلية |
Татычка |
|
3 |
تجميع كيس الهواء |
بالونيت في سبور |
|
4 |
تجميع القشرة |
جسم |
|
5 |
الغلاف |
شكرا |
|
6 |
تي، NPT1/4 |
ترويكا NPT1/4 |
|
7 |
مشترك، NPT1/4 |
شتر NPT1/4 |
|
8 |
غطاء قياس الضغط |
مقياس ضغط الدم |
|
9 |
صمام النازف |
التصفيق للعمل |
|
10 |
مقياس الضغط |
مقياس الضغط |
|
11 |
صمام توقف الزاوية |
تصفيق جيد |
|
12 |
غسالة |
شيبا |
|
ر1، ر2 |
الترباس المسلح المزدوج (الزوج العلوي) |
بولت-سبيلكا |
|
ر3، ر4 |
الترباس المسلح المزدوج (الزوج السفلي) |
بولت-سبيلكا |
تشير مواضع أرقام المخطط إلى رسم الهيكل الخاص بك.
|
العلامة التجارية |
نماذج متوافقة |
|
بومكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، D-375، D-700 |
|
لانشي |
3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800 |
|
كينغتشو |
SL3NB-1300A، QZ-1000، QZ-500، QZ-350، QZ-800، SL3NB-1600 |
|
هونغوا |
3NB-1600F، HHF800/1000، HHF1300/1600، HHF1600HL، HHF2200HL |
|
دريلميك |
7TS450، 7TS600، 9T800، 9T1000، 10T1300، 12T1600 |
|
إمسكو |
F-500، F-800، F-1000، F1300، F1600، FB-1300، FB-1600، FC-1600، FC-2200 |
|
IDECO |
تي-500، تي-800، تي-1000، تي-1300، تي-1600 |
|
جاردنر دنفر |
PZ-7، PZ-8، PZ-9، PZ-10، PZ-11 |
|
وطني |
7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-200، 14-P-220، K-700، K-700A، K-500، K-500A |
|
أويلويل |
A-350PT، A-560PT، A-600PT، A-850PT، A-1100P، A-1400PT، A-1700PT |
|
إليس ويليامز |
W-440-LP، E-447، E-2200، W446، W440 |
|
السلسلة الروسية |
8T-650، UNBT-600، UNBT-950، UNBT-1180L، UNBT-950A، UBT-400، BT-600، UB-590، UNB-600، 8T-310 |
التطبيقات
قطع غيار مضخة طين الحفر البحرية
أجزاء طاقة طرفية وأجزاء سائلة مقاومة للتآكل مصممة للظروف البحرية القاسية، وقابلة للتبديل بالكامل مع التيار الرئيسي مضخات الطين الثلاثية من السلسلة F ومصممة لوقت تشغيل ممتد بين فترات الصيانة.
مكونات مضخة الحفر البرية للآبار العميقة
أجزاء مضخة للخدمة الشاقة مُصنفة لـ عمليات الحفر العميق عالية الضغط، بما في ذلك أعمدة الكرنك المطروقة والرؤوس المتقاطعة والوحدات الطرفية للسوائل، مما يوفر أداءً متسقًا في ظل الحمل الثقيل المستمر وفقًا لمعايير واجهة برمجة التطبيقات (API).
قطع غيار مضخات ما بعد البيع لحفر الآبار وحفر الأرض
قطع غيار متوافقة مع OEM فعالة من حيث التكلفة لمشاريع الحفر والصيانة البرية الروتينية، والتي تغطي أجزاء التآكل الشائعة لطرف الطاقة وطرف السوائل والمجموعات الهيكلية لتقليل تكاليف الصيانة.
